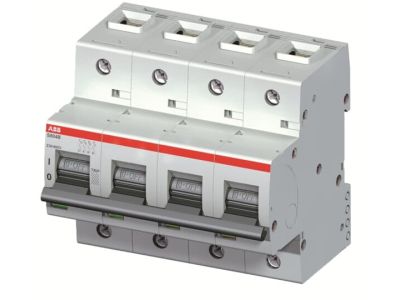

Wyłącznik nadprądowy 4P D 40A 16kA, S804B-D40 | 2CCS814001R0401 ABB

Alternatywny kod produktu: 2CCS814001R0401

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804B-D40 (symbol 2CCS814001R0401) o prądzie znamionowym 40A i charakterystyce D to wysokowydajny aparat modułowy do ochrony obwodów przed skutkami zwarć i przeciążeń. Posiada zaciski klatkowe oraz zdolność wyłączania 16kA przy napięciu 230/400V, co zapewnia niezawodną ochronę instalacji elektrycznych w budynkach mieszkalnych, obiektach komercyjnych i przemysłowych.

• 4-biegunowa konstrukcja: Umożliwia pełną ochronę obwodów trójfazowych z neutralnym, zapobiegając asymetrii obciążenia i zwarciom doziemnym.
• Charakterystyka D: Zapewnia selektywność zabezpieczeń – toleruje chwilowe prądy rozruchowe (np. silniki, transformatory) bez niepotrzebnego wyłączania.
• Zaciski klatkowe: Gwarantują pewny i trwały kontakt elektryczny, minimalizując ryzyko poluzowania się połączenia nawet przy dużych obciążeniach.
• Zdolność wyłączania 16kA: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami spowodowanymi zwarciami łukowymi.
• Mechanizmy wyzwalające (termiczny + elektromechaniczny): Termiczny chroni przed przeciążeniami, elektromechaniczny – przed zwarciami, zapewniając kompleksową ochronę.

Zgodność z Normami

Wyłącznik S804B-D40 spełnia wymagania normy IEC/EN 60947-2 dotyczącej wyłączników automatycznych oraz posiada certyfikację CE i odpowiednie atesty dopuszczające do stosowania w instalacjach na terenie Unii Europejskiej i innych krajach.

Zastosowanie

Wyłącznik nadprądowy S804B-D40 przeznaczony jest do ochrony obwodów elektrycznych w szerokim zakresie zastosowań, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń.

• Instalacje elektryczne w budynkach mieszkalnych – ochrona obwodów gniazd, oświetlenia i urządzeń specjalnych.
• Obiekty komercyjne (biura, sklepy) – zabezpieczenie linii zasilających, klimatyzacji, oświetlenia.
• Przemysł – ochrona silników, transformatorów, linii zasilających maszyn.
• Węzły sieciowe i stacje transformatorowe – jako główny wyłącznik zasilania.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN o szerokości 35 mm, zaciskając go pewnie w celu uniknięcia luzów. Połączenia należy wykonać przewodami o odpowiednim przekroju (zgodnie z normą IEC/EN 60947-2), dokręcając zaciski z zalecanym momentem (szczegóły w dokumentacji producenta). Po montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik ręcznie oraz sprawdzić reakcję na symulowane przeciążenie/zwarcie.

FAQ

• Czy wyłącznik S804B-D40 nadaje się do ochrony silników? Tak – charakterystyka D jest dedykowana do obwodów z odbiornikami o wysokich prądach rozruchowych, takich jak silniki indukcyjne, transformatory czy lampy wyładowcze.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zadziała? Wyłącznik posiada zdolność wyłączania 16kA przy napięciu 230/400V – powyżej tej wartości może dojść do uszkodzenia aparatu.
• Czy można stosować ten wyłącznik w instalacjach domowych? Tak – spełnia wymagania normy IEC/EN 60947-2 i jest dopuszczony do stosowania w instalacjach mieszkaniowych, spełniając wymogi bezpieczeństwa przeciwpożarowego i ochrony przeciwporażeniowej.
