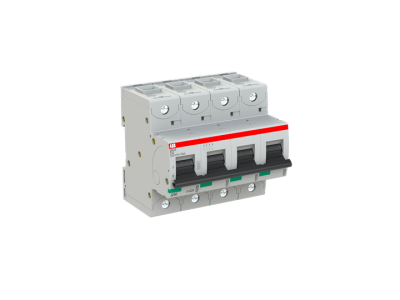

Wyłącznik nadprądowy 4P D 32A 50kA, S804S-D32 | 2CCS864001R0321 ABB

Alternatywny kod produktu: 2CCS864001R0321

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-D32 (symbol 2CCS864001R0321) o charakterystyce D i prądzie znamionowym 32A to wysokowydajne urządzenie ochronne do zastosowań przemysłowych, komercyjnych i mieszkaniowych. Posiada elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem oraz termiczny do zabezpieczenia przed przeciążeniem. Wyposażony w zacisk klatkowy gwarantujący pewne i trwałe połączenie zasilania. Wysoka zdolność wyłączania 50kA zapewnia skuteczną ochronę instalacji przy zwarciach.

• 4-biegunowa konstrukcja: Zapewnia pełną ochronę zarówno faz, jak i przewodu neutralnego w instalacjach trójfazowych – niezbędne w układach 400V.
• Charakterystyka D: Przeznaczona dla obwodów z dużymi prądami rozruchowymi (np. silniki, transformatory), gdzie występują krótkotrwałe przeciążenia.
• Zdolność wyłączania 50kA: Zapewnia skuteczną ochronę instalacji przy zwarciach, minimalizując ryzyko uszkodzeń sprzętu i zagrożeń pożarowych.
• Zacisk klatkowy: Gwarantuje pewne i trwałe połączenie przewodów, eliminując ryzyko poluzowania się zacisku podczas eksploatacji.
• Uniwersalne napięcie pracy (240/415V AC, 400/690V DC): Możliwość stosowania w szerokim zakresie instalacji – od domowych po przemysłowe.

Zgodność z Normami

Wyłącznik S804S-D32 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności. Posiada certyfikację CE oraz liczne atesty dopuszczające do stosowania na rynkach europejskim i światowym.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy S804S-D32 znajduje zastosowanie w instalacjach wymagających wysokiej niezawodności i ochrony przed zwarciami oraz przeciążeniami.

• Ochrona linii zasilających w budynkach przemysłowych i komercyjnych (hale produkcyjne, biurowce, centra danych).
• Zabezpieczenie obwodów 400V w instalacjach trójfazowych, w tym silników, pomp i układów grzewczych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest selektywność działania zabezpieczeń.
• Instalacje zasilania gwarantowanego (UPS, generatory) oraz układy z dużymi prądami zwarciowymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionej instalacji. Urządzenie należy montować na szynie DIN o szerokości 35mm (standard EN 50022). Zaciski klatkowe wymagają odpowiedniego momentu dokręcenia (zgodnie z dokumentacją techniczną) – nadmierne lub niedostateczne dokręcenie może wpłynąć na niezawodność połączenia. Przed załączeniem zweryfikować poprawność podłączenia przewodów oraz dobór przekroju przewodów zgodnie z normą IEC 60364-5-53. W przypadku stosowania w obwodach DC należy zwrócić uwagę na biegunowość podłączenia.

FAQ

• Czy wyłącznik może być stosowany w instalacjach DC? Tak, urządzenie jest przystosowane do pracy w prądzie stałym w zakresie napięć do 690V DC, co umożliwia jego stosowanie w instalacjach fotowoltaicznych lub zasilania awaryjnego.
• Jakie akcesoria są dostępne dla tego modelu? Szeroka gama akcesoriów (np. styczniki, blokady, napędy zdalne) dostępna jest w ofercie producenta – umożliwiają integrację z systemami automatyki i zdalnego sterowania.
• Czy charakterystyka D jest odpowiednia do zabezpieczenia silników? Tak, charakterystyka D (o wysokim prądzie wyzwalania) jest dedykowana dla obwodów z dużymi prądami rozruchowymi, takich jak silniki indukcyjne, pompy czy transformatory.
