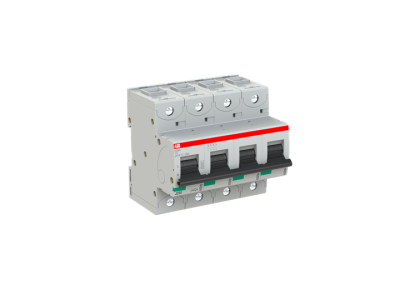

Wyłącznik nadprądowy 4P D 32A 25kA, S804C-D32 | 2CCS884001R0321 ABB

Alternatywny kod produktu: 2CCS884001R0321

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy D 32A (symbol 2CCS884001R0321) to wysokowydajny aparat z charakterystyką D, wyposażony w zacisk klatkowy. Przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami, charakteryzuje się maksymalną zdolnością wyłączania 25 kA przy napięciu 240/415 V. Zapewnia niezawodną ochronę instalacji elektrycznych w mieszkaniach, budynkach komercyjnych oraz obiektach przemysłowych.

• 4-biegunowa konstrukcja: Umożliwia równoczesne zabezpieczenie wszystkich czterech faz w układzie trójfazowym, zapewniając kompleksową ochronę instalacji.
• Charakterystyka D: Przeznaczona do zabezpieczania obwodów z dużymi prądami rozruchowymi, takich jak silniki, transformatory czy układy zasilania.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się zacisku w czasie eksploatacji.
• Zdolność wyłączania 25 kA: Wysoka odporność na zwarcia zapewnia szybkie przerwanie zwarcia i ochronę instalacji przed poważnymi uszkodzeniami.
• Zakres napięć 240/415 V AC i 254/440 V DC: Możliwość stosowania w instalacjach przemiennoprądowych i stałoprądowych, zwiększająca uniwersalność zastosowania.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada deklarację zgodności CE oraz liczne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w różnych zastosowaniach.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy D 32A znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów trójfazowych w rozdzielnicach mieszkaniowych i budynków biurowych.
• Zabezpieczanie linii zasilających duże obciążenia, np. silniki elektryczne, pompy, klimatyzatory.
• Stosowanie w instalacjach przemysłowych, gdzie występują wysokie prądy rozruchowe i potrzeba ochrony przed zwarciami.
• Zapewnienie bezpieczeństwa w układach zasilania awaryjnego i systemach UPS.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed montażem należy sprawdzić zgodność prądu znamionowego wyłącznika z obciążeniem oraz upewnić się, że zaciski są odpowiednio dobrane do przekroju przewodów. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, a przewody podłączyć do zacisków klatkowych, dbając o odpowiedni moment dokręcenia (zgodnie z dokumentacją techniczną). Po montażu konieczne jest przeprowadzenie testu działania – wyłącznik powinien zadziałać w przypadku symulacji zwarcia lub przeciążenia.

FAQ

• Do jakiego typu obwodów jest przeznaczony wyłącznik z charakterystyką D? Charakterystyka D jest dedykowana dla obwodów z dużymi prądami rozruchowymi, takich jak silniki, transformatory czy układy zasilania. Zapewnia odpowiednią zwłokę czasową przy wystąpieniu zwarcia, aby nie dochodziło do niepotrzebnego wyłączania.
• Czy wyłącznik może być stosowany w instalacjach prądu stałego? Tak, wyłącznik przeznaczony jest do pracy w zakresie napięć 254/440 V DC, co umożliwia jego stosowanie w instalacjach stałoprądowych.
• Jakie są zalety zacisku klatkowego w porównaniu do tradycyjnych zacisków śrubowych? Zacisk klatkowy zapewnia lepsze i trwalsze połączenie przewodów, minimalizując ryzyko poluzowania się zacisku w czasie eksploatacji, co zwiększa niezawodność instalacji.
