Wyłącznik nadprądowy 4P D 25A 50kA, S804S-D25 | 2CCS864001R0251 ABB

Alternatywny kod produktu: 2CCS864001R0251

Opis i Kluczowe Cechy

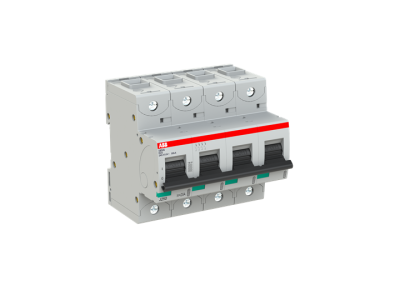

Wyłącznik nadprądowy 4-biegunowy S804S-D25 (symbol 2CCS864001R0251) o charakterystyce D i prądzie znamionowym 25A to wysokowydajny ogranicznik prądu do zabezpieczania obwodów elektrycznych przed zwarciem i przeciążeniem. Zaprojektowany z myślą o szerokim zakresie napięć (240/415V AC, 400/690V AC oraz prąd stały), zapewnia niezawodną ochronę w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Posiada zacisk klatkowy ułatwiający montaż przewodów o większych przekrojach.

• Charakterystyka D: Szybkie reagowanie na zwarcia o wysokim prądzie szczytowym – typowe dla obwodów z silnikami indukcyjnymi lub transformatorami.
• Prąd znamionowy 25A: Optymalne zabezpieczenie dla obwodów o umiarkowanym poborze mocy, np. gniazd w małych i średnich instalacjach.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia – minimalizuje ryzyko uszkodzenia instalacji i urządzeń w przypadku awarii.
• Zacisk klatkowy: Umożliwia pewny i trwały montaż przewodów o większych przekrojach, ograniczając ryzyko luzowania się połączeń.
• 4 bieguny: Pełna ochrona obwodów trójfazowych z przewodem neutralnym – idealny do zabezpieczania silników, pieców lub rozdzielnic.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia nadprądowe do instalacji domowych) oraz IEC/EN 60947-2 (przemysłowe aparaty łączeniowe i sterownicze). Posiada certyfikację CE i liczne atesty międzynarodowe, co pozwala na jego stosowanie w instalacjach na całym świecie.

Zastosowanie

S804S-D25 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciem i przeciążeniem.

• Zabezpieczenie obwodów trójfazowych w małych i średnich instalacjach przemysłowych – np. maszyny, wentylatory, pompy.
• Ochrona instalacji w budynkach komercyjnych – biurowce, centra handlowe, magazyny.
• Stosowanie w rozdzielnicach mieszkaniowych do zabezpieczania obwodów zasilających gniazda, oświetlenie i urządzenia o średnim poborze mocy.
• Zabezpieczenie obwodów zasilających silniki indukcyjne o charakterystyce D – typowe dla maszyn o dużym prądzie rozruchowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować w odpowiedniej rozdzielnicy, zgodnie z oznaczeniami biegunów (L1, L2, L3, N). Przewody podłączyć do zacisków klatkowych, dokręcając je z zalecanym momentem (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić test działania przy użyciu odpowiedniego narzędzia diagnostycznego. Regularnie sprawdzać stan mechanizmu wyzwalającego i niezwłocznie wymieniać uszkodzone elementy.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się charakterystyka D? Charakterystyka D przeznaczona jest do ochrony obwodów z dużymi prądami szczytowymi, typowymi dla silników indukcyjnych, transformatorów lub urządzeń z wysokim prądem rozruchowym.
• Czy wyłącznik można stosować w instalacjach DC? Tak, wyłącznik S804S-D25 może być stosowany w instalacjach prądu stałego do 400V DC, co rozszerza jego zakres zastosowań.
• Jakie akcesoria są dostępne dla tego modelu? Szeroka gama akcesoriów obejmuje m.in. napędy silnikowe, styk pomocniczy, styki alarmowe oraz blokady mechaniczne, które ułatwiają integrację z systemami sterowania i monitoringu.
