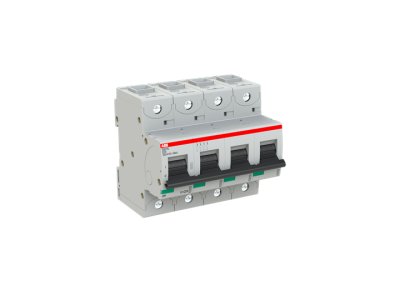

Wyłącznik nadprądowy 4P D 20A 36kA, S804N-D20 | 2CCS894001R0201 ABB

Alternatywny kod produktu: 2CCS894001R0201

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy 20A (symbol 2CCS894001R0201) o charakterystyce D i maksymalnej zdolności wyłączania 36kA to kluczowy element ochrony instalacji elektrycznych przed zwarciami i przeciążeniami. Przeznaczony do napięć do 400/690V, w tym w obwodach prądu stałego, zapewnia niezawodną ochronę zarówno w zastosowaniach mieszkaniowych, jak i przemysłowych. Wyposażony w zacisk klatkowy gwarantuje pewne i stabilne połączenie z przewodami.

• 4-biegunowa konstrukcja: Zapewnia równomierne rozłożenie obciążenia i ochronę wszystkich faz w układzie trójfazowym.
• Charakterystyka D: Szybka reakcja na zwarcia (elektromechaniczny wyzwalacz) i skuteczna ochrona przed przeciążeniami (wyzwalacz termiczny).
• Zdolność wyłączania 36kA: Wysoka odporność na zwarcia – chroni instalację nawet przy dużych prądach zwarciowych.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o większych przekrojach, minimalizując ryzyko poluzowania się połączenia.
• Uniwersalne napięcie 400/690V (DC/AC): Elastyczność zastosowania w różnych systemach zasilania.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami ochrony przed zwarciami i przeciążeniami. Oznakowanie CE świadczy o zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy 20A znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest wysoka niezawodność ochrony.

• Ochrona obwodów trójfazowych w instalacjach przemysłowych (silniki, maszyny, rozdzielnice).
• Zabezpieczenie linii zasilających w budynkach mieszkalnych i komercyjnych (np. biurowce, hotele).
• Ochrona obwodów prądu stałego w instalacjach fotowoltaicznych lub magazynach energii.
• Stosowanie w układach zasilania awaryjnego i UPS.

Wskazówki Montażowe

Montaż wyłącznika należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, z zachowaniem odpowiedniego odstępu między sąsiednimi elementami. Przewody należy podłączyć do zacisków klatkowych z odpowiednim momentem dokręcania (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić testy funkcjonalne – ręczne wyłączanie i automatyczne zadziałanie przy symulacji zwarcia/przeciążenia. Zaleca się stosowanie osłon i oznaczeń zgodnie z normami bezpieczeństwa.

FAQ

• Czy wyłącznik może być stosowany w obwodach prądu stałego? Tak – urządzenie zostało zaprojektowane do pracy zarówno w obwodach AC, jak i DC do 400/690V.
• Jaki jest zakres temperatur pracy wyłącznika? Dokładny zakres nie został podany w danych produktu. Zaleca się stosowanie w temperaturach określonych w dokumentacji technicznej producenta.
• Czy wyłącznik posiada wbudowany wyzwalacz zwarciowy i przeciążeniowy? Tak – wyposażony jest w elektromechaniczny wyzwalacz zwarciowy oraz termiczny wyzwalacz przeciążeniowy.
