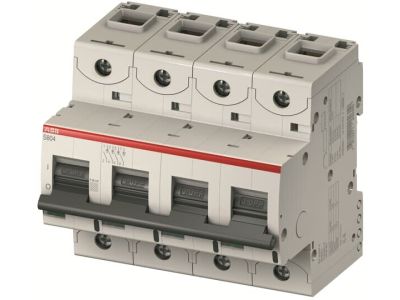

Wyłącznik nadprądowy 4P D 20A 25kA, S804C-D20 | 2CCS884001R0201 ABB

Alternatywny kod produktu: 2CCS884001R0201

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804C-D20 (symbol 2CCS884001R0201) o charakterystyce D to zaawansowane zabezpieczenie instalacji elektrycznych przed przeciążeniami i zwarciami. Przeznaczony do pracy w układach trójfazowych z neutralnym, zapewnia bezpieczeństwo w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Wysoka zdolność wyłączania 25 kA przy napięciu 240/415 V gwarantuje skuteczną ochronę w instalacjach o dużym natężeniu prądu.

• 4-biegunowa konstrukcja: Zapewnia pełną ochronę wszystkich przewodów fazowych i neutralnego w układzie trójfazowym, co eliminuje ryzyko asymetrii obciążenia.
• Charakterystyka D: Przeznaczona do zabezpieczania obwodów z dużymi prądami rozruchowymi (silniki, transformatory, układy z dużą indukcyjnością).
• Zdolność wyłączania 25 kA: Gwarantuje skuteczną ochronę nawet w instalacjach o wysokiej mocy, zapobiegając uszkodzeniom łukiem elektrycznym.
• Zaciski klatkowe: Umożliwiają szybki i pewny montaż przewodów o dużych przekrojach, zapewniając stabilny kontakt elektryczny.
• Mechanizmy wyzwalające (termiczny i elektromechaniczny): Automatyczna ochrona przed przeciążeniem i zwarciem – natychmiastowe wyłączenie w przypadku zagrożenia.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa elektrycznego. Posiada oznaczenie CE oraz liczne atesty międzynarodowe, umożliwiające stosowanie w różnych regionach świata.

Zastosowanie

Wyłącznik S804C-D20 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć w układach trójfazowych.

• Ochrona obwodów mieszkaniowych i komercyjnych – m.in. budynków biurowych, sklepów, mieszkań zasilanych z trójfazowej sieci.
• Zabezpieczanie układów przemysłowych – maszyn, silników, transformatorów oraz innych odbiorników o wysokim prądzie rozruchowym.
• Stosowanie w instalacjach zasilających urządzenia wymagające charakterystyki D (np. pompy, klimatyzatory, agregaty prądotwórcze).
• Wyposażenie rozdzielnic głównej i podrozdzielnic w budynkach użyteczności publicznej i przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Wyłącznik należy montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem fazowania. Przewody należy podłączać do zacisków klatkowych, dbając o odpowiedni moment dokręcenia (zgodny z dokumentacją techniczną). Po montażu konieczne jest przeprowadzenie testu działania – kilkukrotne załączenie i wyłączenie w celu weryfikacji poprawności działania mechanizmu wyzwalającego.

FAQ

• Czy wyłącznik S804C-D20 nadaje się do zabezpieczania silników elektrycznych? Tak – charakterystyka D sprawdza się w układach z dużymi prądami rozruchowymi, typowymi dla silników elektrycznych, pomp lub transformatorów.
• Jaka jest maksymalna zdolność wyłączania? Zdolność wyłączania wynosi 25 kA przy napięciu 240/415 V, co zapewnia skuteczną ochronę w instalacjach o wysokiej mocy.
• Czy wyłącznik można stosować w instalacjach prądu stałego? Tak – model S804C-D20 jest przystosowany do pracy zarówno w układach prądu przemiennego, jak i stałego (do napięć 254/440 V DC).
