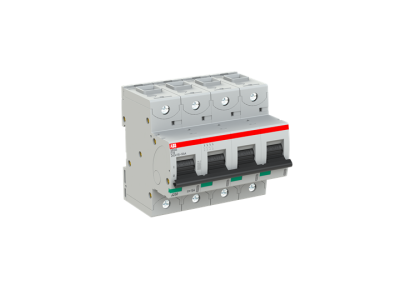

Wyłącznik nadprądowy 4P D 16A 50kA, S804S-D16 | 2CCS864001R0161 ABB

Alternatywny kod produktu: 2CCS864001R0161

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-D16 (symbol 2CCS864001R0161) o prądzie znamionowym 16A i charakterystyce D to wysokiej klasy ogranicznik prądu przeznaczony do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Posiada zacisk klatkowy, który zapewnia pewne i trwałe połączenie z przewodem. Wysoka zdolność wyłączania 50kA gwarantuje skuteczną ochronę nawet w trudnych warunkach zwarciowych.

• 4-biegunowa konstrukcja: Zapewnia równomierne rozłożenie obciążenia i pełną ochronę w instalacjach trójfazowych oraz w układach z przewodem neutralnym.
• Charakterystyka D: Przeznaczona do ochrony obwodów o charakterze rezystancyjno-indukcyjnym (np. silniki, transformatory) z dużymi prądami rozruchowymi.
• Zacisk klatkowy: Zapewnia solidne i bezpieczne połączenie z przewodem, minimalizując ryzyko luzowania się połączeń i przegrzewania.
• Zdolność wyłączania 50kA: Gwarantuje skuteczną ochronę instalacji nawet w przypadku dużych zwarć, zapobiegając uszkodzeniom urządzeń i zagrożeniom pożarowym.
• Zastosowanie uniwersalne: Możliwość pracy w układach prądu przemiennego (240/415V) i stałego (do 400/690V), co pozwala na stosowanie w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik nadprądowy S804S-D16 spełnia wymagania norm IEC/EN 60898-1 (dla ochrony nadprądowej w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (dla aparatury łączeniowej i sterowniczej). Posiada liczne atesty międzynarodowe, co potwierdza jego wysoką jakość i niezawodność.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy S804S-D16 przeznaczony jest do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć w różnych typach instalacji.

• Instalacje mieszkaniowe – ochrona obwodów gniazd wtykowych, oświetlenia i urządzeń.
• Obiekty komercyjne – zabezpieczenie układów zasilania biur, sklepów czy hoteli.
• Przemysł – ochrona silników, układów napędowych i rozdzielnic maszyn przemysłowych.
• Instalacje fotowoltaiczne – zabezpieczenie obwodów prądu stałego.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po odłączeniu napięcia w całej instalacji. Wyłącznik należy zamontować w dedykowanej rozdzielnicy na szynie DIN, zgodnie z zaleceniami producenta. Przewody należy podłączyć do zacisków klatkowych, dbając o odpowiedni dobór ich przekroju i dokręcenie z zalecanym momentem siłowym. Po montażu konieczne jest przeprowadzenie testów działania układu zabezpieczającego.

FAQ

• Jaką rolę pełni charakterystyka D w wyłączniku S804S-D16? Charakterystyka D przeznaczona jest do ochrony obwodów o charakterze rezystancyjno-indukcyjnym (np. silniki, transformatory), które charakteryzują się dużymi prądami rozruchowymi. Mechanizm wyzwalający toleruje krótkotrwałe przeciążenia, chroniąc jednocześnie przed długotrwałym przeciążeniem i zwarciem.
• Czy wyłącznik można stosować w instalacjach prądu stałego? Tak, wyłącznik S804S-D16 może być stosowany w układach prądu stałego do 400V, co pozwala na jego zastosowanie w instalacjach fotowoltaicznych lub przemysłowych układach zasilania.
• Jakie są zalety zacisku klatkowego? Zacisk klatkowy zapewnia pewne i trwałe połączenie z przewodem, minimalizując ryzyko luzowania się połączeń i przegrzewania. Jest bardziej niezawodny niż tradycyjne zaciski śrubowe, szczególnie przy dużych obciążeniach.
