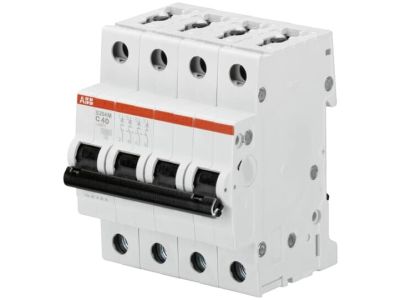

Wyłącznik nadprądowy 4P D 16A 10kA, S204M-D16 | 2CDS274001R0161 ABB

Alternatywny kod produktu: 2CDS274001R0161

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S204M-D16 (symbol 2CDS274001R0161) z charakterystyką D o prądzie znamionowym 16A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Posiada opóźniony mechanizm termiczny do ochrony przed przeciążeniem oraz elektromechaniczny mechanizm zwarciowy. Zaprojektowany do montażu w rozdzielnicach elektrycznych – kompatybilny z szynami DIN 35 mm.

• Charakterystyka D: Wysoka odporność na prądy udarowe, idealna do zabezpieczania obwodów z silnikami indukcyjnymi, transformatorami i obciążeniami o dużych prądach rozruchowych.
• 4-biegunowa konstrukcja: Pełna ochrona obwodów trójfazowych z neutralnym, minimalizuje ryzyko zwarć międzyfazowych i doziemnych.
• Zdolność wyłączania 10 kA: Wysoka odporność na zwarcia, zapewnia skuteczną ochronę nawet w instalacjach o dużym obciążeniu.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Możliwość stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych – spełnia rygorystyczne wymagania bezpieczeństwa.
• Montaż na szynie DIN 35 mm: Szybki i pewny montaż w standardowych rozdzielnicach, oszczędność miejsca w szafie elektrycznej.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia nadprądowe w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik S204M-D16 znajduje zastosowanie w zabezpieczaniu obwodów elektrycznych wymagających wysokiej odporności na prądy udarowe i zwarcia.

• Zabezpieczanie obwodów z silnikami indukcyjnymi (np. pompy, wentylatory, maszyny przemysłowe).
• Ochrona linii zasilających w instalacjach komercyjnych i przemysłowych (hale produkcyjne, magazyny).
• Stosowanie w układach automatyki budynkowej (np. klimatyzacja, systemy grzewcze).
• Zabezpieczanie obwodów z odbiornikami o dużych prądach rozruchowych (np. transformatory, duże silniki).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamocować na szynie DIN 35 mm, a następnie podłączyć przewody fazowe i neutralny zgodnie z oznaczeniami na urządzeniu. Moment dokręcania zacisków powinien być zgodny z zaleceniami producenta (szczegóły w dokumentacji technicznej). Po montażu należy przeprowadzić próbę działania wyzwalacza przez symulację zwarcia.

FAQ

• Czym charakterystyka D różni się od B i C? Charakterystyka D charakteryzuje się wysoką odpornością na prądy udarowe (np. rozruch silników), co pozwala na chwilowe przeciążenia bez niepotrzebnego wyzwalania. Charakterystyki B i C reagują szybciej na mniejsze przeciążenia.
• Czy wyłącznik można stosować w instalacjach domowych? Tak, ze względu na spełnianie norm IEC/EN 60898-1, jednak charakterystyka D jest najczęściej stosowana w instalacjach przemysłowych i komercyjnych ze względu na większe prądy udarowe.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zadziała? Zdolność wyłączania wynosi 10 kA przy napięciu 230/400 V AC – oznacza to, że wyłącznik skutecznie przerwie obwód przy zwarciach do 10 000 A.
