Wyłącznik nadprądowy 4P D 13A 25kA, S804C-D13 | 2CCS884001R0131 ABB

Alternatywny kod produktu: 2CCS884001R0131

Opis i Kluczowe Cechy

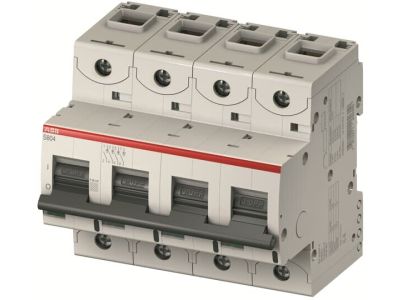

Wyłącznik nadprądowy 4-biegunowy S804C-D13 (symbol 2CCS884001R0131) to wysokowydajny aparat z charakterystyką D, przeznaczony do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Znamionowy prąd wyłączający 13A przy napięciu 240/415V (możliwe również zastosowanie w prądzie stałym do 440V) zapewnia skuteczną ochronę obwodów trójfazowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Wysoka zdolność wyłączania 25kA gwarantuje bezawaryjne działanie nawet w warunkach zwarciowych.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz obwodu 3-fazowego, minimalizując ryzyko uszkodzeń sprzętu i pożarów spowodowanych niesymetrycznymi zwarciami.
• Charakterystyka D: Przeznaczona do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami o wysokich prądach rozruchowych, gdzie typowe charakterystyki B/C nie zapewniają wystarczającej odporności na udarowe prądy zwarciowe.
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia gwarantuje natychmiastowe wyłączenie i ochronę instalacji nawet przy ekstremalnych prądach zwarciowych.
• Zaciski klatkowe: Umożliwiają szybki i pewny montaż przewodów o dużych przekrojach, zapewniając trwały kontakt i minimalizując ryzyko poluzowania się połączenia.
• Mechanizmy wyzwalające (termiczny + elektromechaniczny): Termiczny chroni przed długotrwałymi przeciążeniami, natomiast elektromechaniczny reaguje na zwarcia – podwójna ochrona dla maksymalnego bezpieczeństwa instalacji.

Zgodność z Normami

Wyłącznik S804C-D13 spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów odbiorczych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada liczne atesty międzynarodowe, co umożliwia jego stosowanie na całym świecie zgodnie z lokalnymi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy S804C-D13 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami w obwodach trójfazowych.

• Ochrona instalacji elektrycznych w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej.
• Zabezpieczenie obwodów zasilających silniki elektryczne, pompy, wentylatory i inne odbiorniki o wysokich prądach rozruchowych.
• Stosowanie w szafach rozdzielczych, tablicach sterowniczych i rozdzielniach przemysłowych jako element układu zasilania gwarantowanego.
• Wykorzystanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego (UPS) do ochrony falowników i przetwornic.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować w dedykowanej rozłącznicy lub szynie DIN zgodnie z normami montażowymi. Przewody doprowadzające należy podłączyć do zacisków klatkowych, dokręcając je z zalecanym momentem (szczegóły w dokumentacji producenta). Po montażu przeprowadzić test działania mechanizmu wyzwalającego przy użyciu przycisku TEST. Zaleca się stosowanie akcesoriów dodatkowych (np. pokryw osłonowych) w celu zabezpieczenia przed przypadkowym dotknięciem części czynnych.

FAQ

• Czy wyłącznik S804C-D13 nadaje się do ochrony obwodów jednofazowych? Nie – jest to wyłącznik 4-biegunowy, przeznaczony wyłącznie do ochrony instalacji trójfazowych. Do ochrony obwodów jednofazowych należy zastosować odpowiedni wyłącznik 1- lub 2-biegunowy.
• Jakie napięcia obsługuje ten wyłącznik? Znamionowe napięcie robocze wynosi 240/415V (AC), natomiast maksymalne napięcie pracy to 254/440V (AC) oraz do 440V (DC).
• Czy charakterystyka D jest odpowiednia do zabezpieczania silników? Tak – charakterystyka D została zaprojektowana specjalnie do ochrony obwodów z odbiornikami indukcyjnymi (silniki, transformatory), gdzie prądy rozruchowe wielokrotnie przekraczają prąd znamionowy.
