Wyłącznik nadprądowy 4P D 10A 50kA, S804S-D10 | 2CCS864001R0101 ABB

Alternatywny kod produktu: 2CCS864001R0101

Opis i Kluczowe Cechy

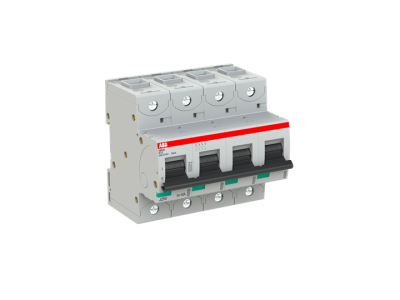

Wyłącznik nadprądowy 4-biegunowy S804S-D10 (symbol 2CCS864001R0101) to wysokowydajne urządzenie z charakterystyką D, wyposażone w zacisk klatkowy. Prąd znamionowy 10A i maksymalna zdolność wyłączania 50kA przy napięciu 240/415V zapewniają skuteczną ochronę instalacji elektrycznych w układach 3-fazowych. Dedykowany do zastosowań w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• 4 bieguny: Odpowiedni do zabezpieczenia obwodów trójfazowych z neutralnym, zapewnia kompleksową ochronę w sieciach 400/690V.
• Charakterystyka D: Zapewnia szybkie odłączenie przy zwarciach o dużym prądzie udarowym, typowym dla obwodów z silnikami lub transformatorami.
• Zacisk klatkowy: Gwarantuje pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się zacisku podczas eksploatacji.
• Maksymalna zdolność wyłączania 50kA: Odporność na zwarcia zwarciowe o wysokiej energii, chroniąca instalację przed uszkodzeniami.
• Zakres napięć 240/415V do 400/690V: Uniwersalność zastosowania w różnych standardach sieci energetycznych.

Zgodność z Normami

Wyłącznik S804S-D10 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa. Posiada atesty umożliwiające stosowanie w sieciach na całym świecie.

Zastosowanie

S804S-D10 przeznaczony jest do ochrony obwodów trójfazowych z neutralnym w instalacjach elektrycznych o zróżnicowanym charakterze.

• Instalacje mieszkaniowe – zabezpieczenie obwodów gniazd, oświetlenia i urządzeń AGD.
• Obiekty komercyjne – ochrona obwodów zasilających biura, sklepy, galerie handlowe.
• Przemysł – zabezpieczenie linii zasilających maszyny, silniki i układy napędowe.
• Infrastruktura energetyczna – ochrona transformatorów i rozdzielni niskiego napięcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN, zaciskając przewody zgodnie z momentem dokręcania określonym w dokumentacji. Należy zapewnić odpowiednią przestrzeń dla ułatwienia rozłączania i wentylacji. Po montażu przeprowadzić testy działania, sprawdzając poprawność wyłączania przy zwarciu.

FAQ

• Do jakiej klasy charakterystyk należy ten wyłącznik? Charakterystyka D oznacza, że wyłącznik przeznaczony jest do ochrony obwodów, w których spodziewane są duże prądy udarowe, np. w obwodach z silnikami indukcyjnymi lub transformatorami.
• Jaki jest zakres napięć pracy wyłącznika? Wyłącznik pracuje w zakresie napięć od 240/415V do 400/690V, co pozwala na jego stosowanie w różnych systemach sieciowych.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem i przeciążeniem? Tak – wyposażony jest w termiczny mechanizm wyzwalający (przeciążenie) oraz elektromechaniczny mechanizm wyzwalający (zwarcie), zapewniające kompleksową ochronę instalacji.
