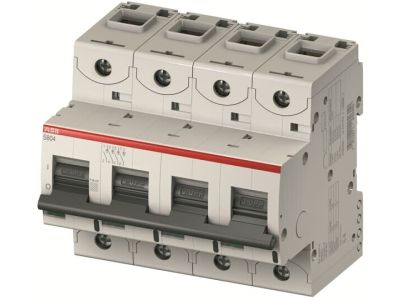

Wyłącznik nadprądowy 4P D 10A 36kA, S804N-D10 | 2CCS894001R0101 ABB

Alternatywny kod produktu: 2CCS894001R0101

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804N-D10 (symbol 2CCS894001R0101) o charakterystyce D to wysokowydajne urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Prąd znamionowy 10 A i maksymalna zdolność zwarciowa 36 kA przy napięciu 240/415 V zapewniają niezawodną ochronę nawet w wymagających warunkach przemysłowych. Dwustopniowy mechanizm wyzwalający (termiczny i elektromechaniczny) gwarantuje szybkie odłączanie obwodu w przypadku awarii. Zacisk klatkowy ułatwia montaż i zapewnia pewny styk elektryczny.

• 4-biegunowa konstrukcja: Zapewnia symetryczne zabezpieczenie wszystkich faz w układach trójfazowych, idealny do ochrony silników, rozdzielnic i rozdzielni.
• Charakterystyka D: Przeznaczona dla obwodów z wysokimi prądami rozruchowymi (np. silniki, transformatory), umożliwia selektywność zabezpieczeń.
• Zdolność zwarciowa 36 kA: Wysoka odporność na zwarcia gwarantuje bezpieczeństwo instalacji nawet w ciężkich warunkach przemysłowych.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów, minimalizuje ryzyko poluzowania styku podczas eksploatacji.
• Dwustopniowy mechanizm wyzwalający: Termiczny chroni przed przeciążeniem, elektromechaniczny przed zwarciem – zapewnia kompleksową ochronę obwodu.

Zgodność z Normami

Wyłącznik S804N-D10 spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskiego napięcia) oraz IEC/EN 60947-2 (dla aparatury łączeniowej i sterowniczej). Posiada liczne atesty międzynarodowe, co potwierdza jego zgodność z globalnymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S804N-D10 dedykowany jest do ochrony instalacji elektrycznych w różnych segmentach rynku, od zastosowań mieszkaniowych po przemysłowe.

• Ochrona obwodów trójfazowych w rozdzielnicach budynków przemysłowych i biurowych.
• Zabezpieczanie silników elektrycznych o wysokim prądzie rozruchowym (charakterystyka D).
• Stosowanie w układach automatyki przemysłowej i maszynach wymagających selektywności zabezpieczeń.
• Ochrona obwodów zasilających wrażliwe urządzenia elektroniczne przed przepięciami i zwarciami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zawsze po całkowitym odłączeniu napięcia w instalacji. Urządzenie należy mocować na szynie DIN o szerokości 35 mm, zachowując odpowiednie odstępy między sąsiednimi wyłącznikami. Przewody należy podłączać do zacisków klatkowych zgodnie z kierunkiem montażu (oznaczonym na obudowie), dokręcając je z zalecanym momentem dokręcania (szczegóły w dokumentacji technicznej). Po montażu należy przeprowadzić test funkcjonalny – kilkukrotne ręczne wyłączanie i załączanie, a także sprawdzenie stabilności połączeń. Nie należy przekraczać maksymalnego napięcia roboczego 400/690 V.

FAQ

• Czy wyłącznik można stosować w obwodach prądu stałego? Tak – urządzenie jest przeznaczone również do pracy w obwodach prądu stałego.
• Jaka jest różnica między charakterystyką D a B/C? Charakterystyka D przeznaczona jest do obwodów z wysokimi prądami rozruchowymi (np. silniki, transformatory), podczas gdy charakterystyki B i C są dedykowane dla obwodów o niższych prądach rozruchowych (np. oświetlenie, gniazda wtykowe).
• Czy wyłącznik posiada wskaźnik stanu pracy? Tak – posiada mechaniczny wskaźnik położenia styków (załączony/ wyłączony), ułatwiający wizualną kontrolę stanu urządzenia.
