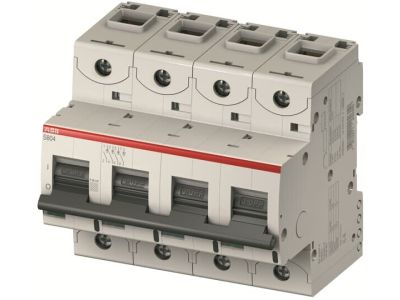

Wyłącznik nadprądowy 4P D 10A 25kA, S804C-D10 | 2CCS884001R0101 ABB

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1155238
EAN
7612271212193
Kod Producenta
2CCS884001R0101
Wyłącznik nadprądowy 4P D 10A 25kA, S804C-D10

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 2CCS884001R0101

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804C-D10 (symbol 2CCS884001R0101) o charakterystyce D i prądzie znamionowym 10 A to wysokowydajne urządzenie zabezpieczające instalacje elektryczne przed przeciążeniami i zwarciami. Posiada zacisk klatkowy dla pewnego i trwałego połączenia przewodów. Maksymalna zdolność wyłączania 25 kA przy 240/415 V gwarantuje skuteczną ochronę nawet w wymagających warunkach przemysłowych. Może być stosowany zarówno w obwodach prądu przemiennego (do 254/440 V), jak i stałego.

  • Charakterystyka D: Zapewnia selektywność zabezpieczeń – wolne działanie przy krótkotrwałych prądach rozruchowych (np. silników), natychmiastowa reakcja przy zwarciach.
  • Zacisk klatkowy: Zapewnia pewne i stabilne połączenie przewodów, minimalizuje ryzyko poluzowania się styku podczas eksploatacji.
  • Mechanizm termiczny i elektromechaniczny: Termiczny reaguje na przeciążenia, elektromechaniczny na zwarcia – kompleksowa ochrona instalacji.
  • 4-biegunowa konstrukcja: Umożliwia odłączanie wszystkich faz jednocześnie, co jest wymagane w instalacjach trójfazowych z uziemieniem.
  • Szybkie wygaszanie łuku: Zmniejsza zużycie styków i wydłuża żywotność urządzenia, zapewniając niezawodność przez lata.

Zgodność z Normami

Wyłącznik S804C-D10 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa. Posiada wielokrotne atesty, umożliwiające stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy S804C-D10 znajduje zastosowanie w instalacjach, gdzie wymagana jest wysoka selektywność zabezpieczeń oraz ochrona przed zwarciami i przeciążeniami.

  • Instalacje trójfazowe z uziemieniem w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej.
  • Ochrona silników elektrycznych i innych odbiorników o dużym prądzie rozruchowym (charakterystyka D idealna dla silników indukcyjnych).
  • Rozdzielnice przemysłowe niskiego napięcia, w których wymagana jest wysoka zdolność wyłączania (25 kA).
  • Systemy zasilania awaryjnego, gdzie niezawodność zabezpieczeń ma kluczowe znaczenie.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, zapewniając odpowiednią wentylację. Zaciski klatkowe należy dokręcić z zalecanym momentem (szczegóły w dokumentacji producenta). Po zamontowaniu przeprowadzić test funkcjonalny – ręczne wyłączenie i ponowne załączenie powinno działać płynnie. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego w ramach przeglądów okresowych.

FAQ

  • Czy wyłącznik S804C-D10 nadaje się do ochrony silników? Tak, charakterystyka D została zaprojektowana specjalnie do ochrony odbiorników z dużymi prądami rozruchowymi, takich jak silniki indukcyjne.
  • Jaka jest maksymalna zdolność wyłączania tego wyłącznika? Maksymalna zdolność wyłączania wynosi 25 kA przy napięciu 240/415 V, co zapewnia skuteczną ochronę nawet w warunkach zwarciowych.
  • Czy wyłącznik może być stosowany w obwodach prądu stałego? Tak, urządzenie może pracować zarówno w obwodach prądu przemiennego (do 254/440 V), jak i stałego.

  • Producent ABB
  • Wymiary 0.106m x 0.0825m x 0.108m
  • Seria producenta Wyłączniki nadmiarowo-prądowe S800
Wyłącznik nadprądowy
  • Charakterystyka wyzwalania D
  • Liczba biegunów (całkowita) 4
  • Liczba biegunów chronionych 4
  • Prąd znamionowy 10 A
  • Napięcie znamionowe 400 V
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 15 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 15 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 25 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 25 kA
  • Rodzaj napięcia AC/DC
  • Zakres częstotliwości 50 - 60 Hz
  • Klasa ograniczenia energii 3
  • Do instalacji podtynkowych Nie
  • Jednocześnie rozłączany biegun N Nie
  • Kategoria przepięcia 4
  • Stopień zanieczyszczenia 3
  • Możliwość dodatkowego wyposażenia Tak
  • Szerokość wyrażona liczbą modułów 6
  • Głębokość wbudowania 82.5 mm
  • Stopień ochrony (IP) IP20
  • Napięcie znamionowe izolacji Ui 500 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
  • Temperatura otoczenia w warunkach pracy -25 - 60 °C
  • Straty mocy 6 W
  • Montaż podtynkowy Nie
  • Przekrój przyłączanego przewodu wielożyłowego 0 - 50 mm²
  • Przekrój przyłączanego przewodu jednodrutowego 0 - 70 mm²
  • Wykonanie przeciwwybuchowe Nie

Podmiot odpowiedzialny

Pokaż/Ukryj

Adres:
ABB Sp. z o.o.
ul. Żegańska 1
04-713 Warszawa

Dane kontaktowe:
contact.center@pl.abb.com
https://new.abb.com/pl
