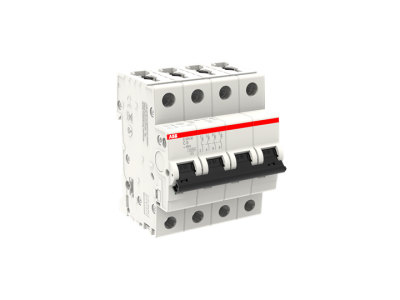

Wyłącznik nadprądowy 4P C 8A 10kA, S204M-C8 | 2CDS274001R0084 ABB

Alternatywny kod produktu: 2CDS274001R0084

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy 4P C 8A 10kA (symbol 2CDS274001R0084) z serii System pro M compact S200M zapewnia skuteczną ochronę instalacji elektrycznej przed zwarciami i przeciążeniami. Charakterystyka C oraz zdolność wyłączania 10 kA przy 230/400 V AC gwarantują niezawodne działanie w instalacjach mieszkaniowych, komercyjnych i przemysłowych. 4-biegunowa konstrukcja umożliwia kompleksową ochronę obwodów trójfazowych z neutralnym.

• Charakterystyka C: Szybkie reagowanie na zwarcia – idealny do ochrony obwodów z silnikami, transformatorami oraz obwodów oświetleniowych o umiarkowanym rozruchu.
• Zdolność wyłączania 10 kA: Zapewnia skuteczną ochronę nawet w trudnych warunkach zwarciowych, minimalizując ryzyko uszkodzenia instalacji.
• 4-biegunowa konstrukcja: Pełna ochrona obwodów trójfazowych z neutralnym – niezawodne odłączanie wszystkich biegunów w sytuacji awaryjnej.
• Seria System pro M compact S200M: Wysoka jakość wykonania i zgodność z międzynarodowymi normami gwarantują długą żywotność i bezawaryjną pracę.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia rygorystyczne wymagania bezpieczeństwa dla wyłączników nadprądowych stosowanych w różnych aplikacjach elektrycznych.

Zgodność z Normami

Wyłącznik nadprądowy 4P C 8A 10kA spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada deklarację zgodności CE, co potwierdza jego przydatność w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy 4P C 8A 10kA znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przeciwzwarciowej i przeciwprzeciążeniowej.

• Ochrona obwodów trójfazowych w instalacjach przemysłowych i warsztatowych.
• Zabezpieczenie obwodów zasilających silniki, pompy i inne urządzenia o umiarkowanym prądzie rozruchowym.
• Stosowanie w rozdzielnicach budynków mieszkalnych i biurowych do ochrony gniazd, oświetlenia i innych obwodów.
• Wyposażenie szaf sterowniczych maszyn przemysłowych wymagających 4-biegunowej ochrony.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik montować w dedykowanej szynie DIN, upewniając się o prawidłowym podłączeniu przewodów fazowych (L1, L2, L3) i neutralnego (N) zgodnie z oznaczeniami na urządzeniu. Dokręcenie zacisków powinno być wykonane z wymaganym momentem obrotowym (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić test działania przez ręczne zadziałanie wyłącznika.

FAQ

• Jaka jest różnica między charakterystyką C a innymi charakterystykami (B, D, K, Z)? Charakterystyka C charakteryzuje się prądem wyzwalania zwarciowego między 5 a 10 razy większym od prądu znamionowego. Jest odpowiednia do ochrony obwodów z urządzeniami o umiarkowanym prądzie rozruchowym, takimi jak silniki czy transformatory.
• Czy wyłącznik można stosować w instalacjach DC? Charakterystyka i parametry nie zostały podane dla zastosowań w instalacjach prądu stałego. Przeznaczony jest wyłącznie do instalacji AC zgodnie z normami IEC/EN 60898-1 i IEC/EN 60947-2.
• Jakie jest zalecane przekroje przewodów do podłączenia? Dokładne zalecenia dotyczące przekrojów przewodów znajdują się w dokumentacji technicznej serii S200M. Należy dostosować się do wymagań normy IEC 60364-5-52.
