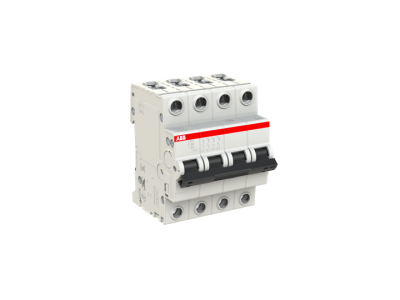

Wyłącznik nadprądowy 4P C 80A 6kA, S204-C80 | 2CDS254001R0804 ABB

Alternatywny kod produktu: 2CDS254001R0804

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S204-C80 (symbol 2CDS254001R0804) o prądzie znamionowym 80A i zdolności wyłączania 6kA to kluczowy element zabezpieczenia instalacji trójfazowych. Charakterystyka C zapewnia szybką reakcję na zwarcia i przeciążenia, chroniąc obwody przed uszkodzeniem. Przeznaczony do montażu w rozdzielnicach na szynę DIN 35mm.

• Prąd znamionowy 80A: Optymalne zabezpieczenie obwodów o mocy do 55kW (przy napięciu 400V) w instalacjach przemysłowych i budynków użyteczności publicznej.
• Charakterystyka C: Szybka reakcja na zwarcia i impulsowe przeciążenia – idealny do zabezpieczania obwodów zasilających silniki, transformatory i urządzenia o charakterze indukcyjnym.
• 4-biegunowa budowa: Pełna izolacja neutralnego i trzech faz, zapewniająca kompleksową ochronę w układach trójfazowych.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia – minimalizuje ryzyko uszkodzenia instalacji nawet w przypadku awarii o dużej energii.
• Montaż na szynę DIN 35mm: Uniwersalna konstrukcja kompatybilna z większością rozdzielnic przemysłowych i budynków mieszkalnych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 (wersja międzynarodowa IEC 60898-1) oraz posiada deklarację zgodności CE. Zapewnia ochronę zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S204-C80 znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony obwodów trójfazowych.

• Zabezpieczanie obwodów zasilających silniki elektryczne w maszynach i urządzeniach przemysłowych.
• Ochrona linii zasilających w budynkach użyteczności publicznej, biurowcach i centrach handlowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach o napięciu 400V.
• Ochrona obwodów grzewczych, klimatyzacyjnych i innych odbiorników o charakterze indukcyjnym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w instalacji. Urządzenie należy zamontować na szynie DIN 35mm, zapewniając odpowiednią wentylację. Zaciski przyłączeniowe są przystosowane do przewodów o przekroju do 35mm² (zależnie od standardów instalacyjnych). Przed uruchomieniem należy dokonać pomiarów rezystancji izolacji i sprawdzić poprawność połączeń. W przypadku stosowania w obwodach o charakterze indukcyjnym zaleca się stosowanie zabezpieczeń dodatkowych (np. przeciwprzepięciowych).

FAQ

• Jakie jest napięcie znamionowe wyłącznika? Napięcie znamionowe nie zostało określone w dostępnych danych. Typowe wartości dla wyłączników tej klasy to 230/400V AC. Sprawdź dokumentację techniczną produktu.
• Czy wyłącznik posiada wyzwalacz termiczny i elektromagnetyczny? Tak – charakterystyka C oznacza obecność obu typów wyzwalaczy: termicznego (przeciążeniowego) i elektromagnetycznego (zworowego).
• Jaka jest klasa ograniczenia energii (energy limiting class) wyłącznika? Klasa ograniczenia energii nie została podana w danych produktu. Sprawdź kartę katalogową producenta lub dokumentację techniczną.
