Wyłącznik nadprądowy 4P C 6A 6kA, S204-C6 | 2CDS254001R0064 ABB

Alternatywny kod produktu: 2CDS254001R0064

Opis i Kluczowe Cechy

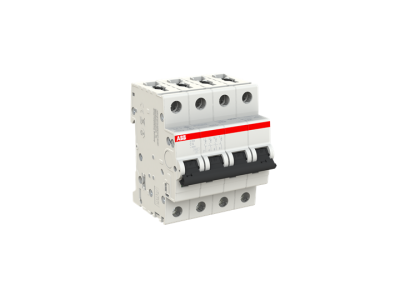

Wyłącznik nadprądowy 4-biegunowy (4P) S204-C6 (symbol 2CDS254001R0064) o charakterystyce C i prądzie znamionowym 6A to urządzenie zabezpieczające instalacje elektryczne 3-fazowe przed przeciążeniami i zwarciami. Przeznaczony do montażu na szynie DIN zgodnej z normą EN 60715. Posiada wytrzymałość zwarciową 6 kA, co gwarantuje skuteczną ochronę nawet w sieciach o wysokiej mocy. Przekrój przewodów do 35 mm² może być podłączony bezpośrednio za pomocą wbudowanego zacisku przyłączeniowego.

• Charakterystyka C (C6): Szybkie wyzwalanie przy zwarciach i przeciążeniach – idealne dla obwodów z silnikami, oświetleniem fluorescencyjnym i innymi odbiornikami o wysokim prądzie rozruchowym.
• 4-biegunowa konstrukcja: Zapewnia ochronę wszystkich czterech przewodów (L1, L2, L3, N) w obwodzie 3-fazowym, eliminując ryzyko niesymetrycznego obciążenia.
• Wytrzymałość zwarciowa 6 kA: Odporność na zwarcia gwarantuje długotrwałe i bezawaryjne działanie nawet w trudnych warunkach sieciowych.
• Opatentowany zacisk łączący: Ułatwia montaż i zapewnia pewny kontakt elektryczny, eliminując konieczność stosowania dodatkowych łączówek.
• Przekrój do 35 mm²: Umożliwia podłączenie grubych przewodów bezpośrednio do wyłącznika, co upraszcza instalację i redukuje liczbę połączeń.

Zgodność z Normami

Wyłącznik S204-C6 spełnia wymagania normy PN-EN 60898-1, PN-EN 60947-2 oraz posiada certyfikaty zgodności z międzynarodowymi standardami bezpieczeństwa. Produkt posiada oznaczenie CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 4P S204-C6 znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony obwodów 3-fazowych przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe.
• Zabezpieczenie rozdzielnic i szaf sterowniczych w obiektach komercyjnych i przemysłowych.
• Stosowanie w instalacjach budynków użyteczności publicznej, np. biurowych, handlowych lub użyteczności publicznej.
• Ochrona obwodów zasilających oświetlenie zewnętrzne lub systemy alarmowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN zgodnej z normą EN 60715, zaciskając je w sposób pewny, aby uniknąć luzów. Przewody należy podłączyć do odpowiednich zacisków zgodnie z oznaczeniami na obudowie (L1, L2, L3, N). Należy upewnić się, że przekrój przewodów nie przekracza 35 mm². Po montażu należy przeprowadzić próbę działania wyłącznika, symulując zwarcia lub przeciążenia w celu weryfikacji prawidłowego działania.

FAQ

• Czy wyłącznik S204-C6 nadaje się do ochrony obwodów jednofazowych? Nie, jest to wyłącznik 4-biegunowy przeznaczony do ochrony obwodów 3-fazowych. Do obwodów jednofazowych zalecane są wyłączniki 1-biegunowe lub 2-biegunowe.
• Jakie przewody można podłączyć do wyłącznika? Wyłącznik pozwala na podłączenie przewodów o przekroju do 35 mm². Szczegółowe informacje znajdują się w dokumentacji technicznej produktu.
• Czy wyłącznik posiada zabezpieczenie przeciwpożarowe? Tak, jego działanie oparte jest na ochronie przed przeciążeniami i zwarciami, co minimalizuje ryzyko przegrzania i pożaru instalacji.
