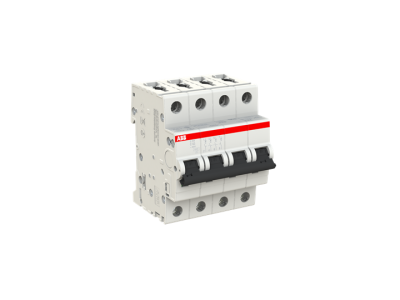

Wyłącznik nadprądowy 4P C 63A 6kA, S204-C63 | 2CDS254001R0634 ABB

Alternatywny kod produktu: 2CDS254001R0634

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S204-C63 (indeks 2CDS254001R0634) to 4-biegunowy wyłącznik instalacyjny o prądzie znamionowym 63 A i charakterystyce wyzwalania C. Zapewnia niezawodną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć, co przekłada się na bezpieczeństwo eksploatacji instalacji elektrycznej w budynkach mieszkaniowych, komercyjnych i przemysłowych.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania przewodów i styków wyłącznika.
• Charakterystyka wyzwalania C (5–10 I n): dostosowana do odbiorników z umiarkowanym prądem rozruchowym, takich jak silniki, pompy czy kompresory, zapewniając selektywność w instalacji.
• Zdolność zwarciowa 6 kA: gwarantuje skuteczne i szybkie wyłączenie prądu zwarciowego w typowych sieciach niskiego napięcia, minimalizując ryzyko uszkodzeń urządzeń i pożaru.

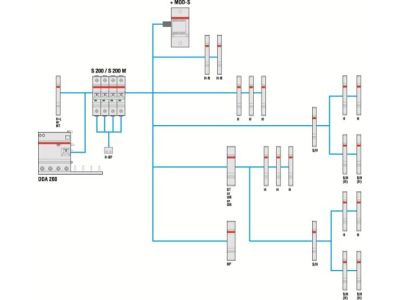

• 4 bieguny (4P): umożliwia jednoczesne odłączanie wszystkich trzech faz oraz przewodu neutralnego, co jest wymagane w nowoczesnych instalacjach trójfazowych z wyłącznikami różnicowoprądowymi.
• Przeznaczony do montażu na szynie DIN TH35: zapewnia szybki i pewny montaż w rozdzielnicach modułowych bez użycia dodatkowych narzędzi.

Zgodność z Normami

Wyłącznik nadprądowy ABB S204-C63 spełnia wymagania europejskich norm dotyczących wyłączników instalacyjnych (seria EN 60898) oraz posiada oznaczenie CE. Zastosowane materiały i konstrukcja gwarantują zgodność z dyrektywami niskonapięciowymi (LVD) oraz kompatybilnością elektromagnetyczną (EMC). Szczegółowe dane dotyczące certyfikatów znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Uniwersalny wyłącznik nadprądowy znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniami i zwarciami. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic.

• Ochrona obwodów głównych i podrozdzielni w budynkach mieszkalnych oraz komercyjnych – np. w tablicach mieszkaniowych i rozdzielniach piętrowych.
• Zabezpieczenie obwodów odbiorników o podwyższonym prądzie rozruchowym, takich jak silniki wentylatorów, pomp, sprężarek czy dźwigów (charakterystyka C).
• Ochrona obwodów gniazd wtyczkowych i odbiorników w warsztatach, magazynach oraz obiektach użyteczności publicznej.
• Zastosowanie w instalacjach trójfazowych wymagających jednoczesnego wyłączenia wszystkich przewodów fazowych i neutralnego – w tym w systemach z wyłącznikami różnicowoprądowymi 4-biegunowymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego ABB S204-C63 powinien być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP (uprawnienia do prac eksploatacyjnych). Przed przystąpieniem do pracy bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Dokręcaj zaciski śrubowe z momentem zgodnym z dokumentacją techniczną (zalecany moment 2–2,4 Nm). Przekrój przewodów dobieraj do prądu znamionowego 63 A (zalecane minimum 16 mm² Cu w instalacjach stałych). Zachowaj odstępy wentylacyjne w rozdzielnicy, aby zapewnić odprowadzanie ciepła.

FAQ

• Jaki jest stopień ochrony wyłącznika S204-C63? Wyłączniki nadprądowe przeznaczone do montażu w rozdzielnicach modułowych mają zazwyczaj stopień ochrony IP20 (ochrona przed dotknięciem palcem i bryzgami wody nie występuje). W przypadku montażu w warunkach zewnętrznych należy zastosować odpowiednią obudowę.
• Czy wyłącznik można stosować w instalacjach trójfazowych z przewodem neutralnym? Tak, posiada 4 bieguny (3 fazy + N), co umożliwia jednoczesne odłączanie wszystkich przewodów. Jest zalecany do instalacji trójfazowych z oddzielnym przewodem neutralnym.
• Jaka jest charakterystyka wyzwalania tego wyłącznika i do jakich odbiorników jest odpowiednia? Charakterystyka C oznacza wyzwalanie przy prądzie 5–10-krotności prądu znamionowego. Jest to rozwiązanie uniwersalne, szczególnie polecane do obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (silniki, pompy, transformatory) oraz do oświetlenia typu LED.
