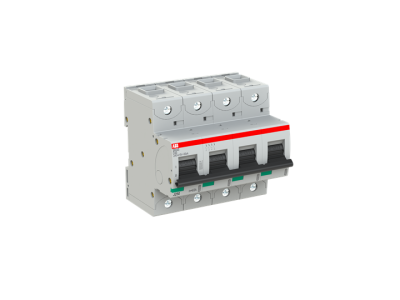

Wyłącznik nadprądowy 4P C 63A 50kA, S804S-C63 | 2CCS864001R0634 ABB

Alternatywny kod produktu: 2CCS864001R0634

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-C63 o charakterystyce C i prądzie znamionowym 63A (symbol 2CCS864001R0634) to wysokowydajne urządzenie zabezpieczające instalacje elektryczne. Posiada zintegrowany zacisk klatkowy i maksymalną zdolność zwarciową 50kA przy napięciu 240/415V. Dwa niezależne mechanizmy wyzwalające (termiczny i elektromechaniczny) zapewniają ochronę zarówno przed przeciążeniem, jak i zwarciem w sieciach AC (do 400/690V) oraz DC.

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia – idealny dla obwodów odbiorników o umiarkowanych prądach rozruchowych (np. silniki, transformatory).
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się zacisku podczas eksploatacji.
• Maksymalna zdolność wyłączania 50kA: Ochrona instalacji nawet w przypadku zwarć o wysokiej energii, zapobiegająca uszkodzeniom kabli i urządzeń.
• 4-biegunowa konstrukcja: Kompletne rozłączenie przewodów L1-L3 i neutralnego (N) – niezbędne w układach trójfazowych z neutralnym.
• Szerokie zakres napięciowy (AC/DC): Zapewnia elastyczność stosowania w różnych typach instalacji, od mieszkaniowych po przemysłowe.

Zgodność z Normami

Wyłącznik S804S-C63 spełnia surowe wymogi norm IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada międzynarodowe certyfikaty, co potwierdza jego bezpieczeństwo i niezawodność w globalnych aplikacjach.

Zastosowanie

S804S-C63 przeznaczony jest do ochrony obwodów trójfazowych z neutralnym w instalacjach elektrycznych o zróżnicowanym charakterze.

• Zabezpieczenie głównych rozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Ochrona obwodów zasilających silniki, transformatory i inne odbiorniki o umiarkowanych prądach rozruchowych.
• Stosowanie w układach automatyki przemysłowej i systemach zasilania awaryjnego.
• Instalacje fotowoltaiczne i systemy zasilania DC – dzięki kompatybilności z prądem stałym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w całym obwodzie. Urządzenie należy zamontować na szynie DIN (35mm) z odpowiednim momentem dokręcenia zacisków (zalecany moment: 2,5 Nm). Przed podłączeniem sprawdzić zgodność prądową i napięciową z instalacją. W przypadku pracy w środowiskach o wysokim zapyleniu lub wilgotności, należy zastosować dodatkowe obudowy ochronne. Regularne przeglądy stanu technicznego i testy działania są zalecane w ramach utrzymania bezpieczeństwa instalacji.

FAQ

• Czy wyłącznik S804S-C63 nadaje się do instalacji 230V jednofazowej? Wyłącznik jest 4-biegunowy, dlatego dedykowany jest do instalacji trójfazowych z neutralnym. Do ochrony obwodów jednofazowych zalecane są modele 1P lub 2P.
• Jakie są zalecane warunki eksploatacji? Temperatura pracy: od -25°C do +70°C. Wilgotność względna nie powinna przekraczać 95% (bez kondensacji). Unikać środowisk agresywnych chemicznie.
• Czy wyłącznik posiada wskaźnik stanu zadziałania? Tak, posiada mechaniczny wskaźnik położenia styków (załączony/wyłączony), ułatwiający identyfikację stanu pracy.
