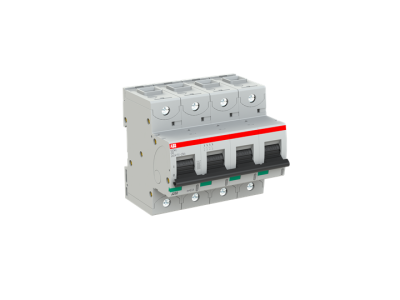

Wyłącznik nadprądowy 4P C 63A 25kA, S804C-C63 | 2CCS884001R0634 ABB

Alternatywny kod produktu: 2CCS884001R0634

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804C-C63 (symbol 2CCS884001R0634) o charakterystyce C i prądzie znamionowym 63A to wysokowydajne zabezpieczenie obwodów elektrycznych przed zwarciami i przeciążeniami. Posiada zacisk klatkowy, zapewniając pewne połączenie przewodów. Maksymalna zdolność wyłączania 25kA gwarantuje skuteczną ochronę nawet w trudnych warunkach zwarciowych. Zapewnia bezpieczeństwo instalacji domowych, komercyjnych i przemysłowych.

• 4-biegunowa konstrukcja: Umożliwia całkowite odłączenie zasilania w instalacjach trójfazowych, zapewniając bezpieczną pracę przy konserwacji i naprawach.
• Charakterystyka C: Szybkie reagowanie na zwarcia i umiarkowane przeciążenia – idealne do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i silników o niskim prądzie rozruchowym.
• Prąd znamionowy 63A: Odpowiedni dla obwodów o średnim i dużym obciążeniu, takich jak urządzenia przemysłowe, klimatyzacja lub zasilanie dużych budynków.
• Zdolność wyłączania 25kA: Zapewnia skuteczną ochronę w przypadku zwarć o dużym prądzie, minimalizując ryzyko uszkodzenia instalacji i zagrożenia pożarowego.
• Zacisk klatkowy: Zapewnia niezawodne i trwałe połączenie przewodów, redukując ryzyko poluzowania się przewodów w czasie.

Zgodność z Normami

Wyłącznik S804C-C63 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada liczne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w różnych warunkach pracy.

Zastosowanie

Wyłącznik nadprądowy S804C-C63 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnego zabezpieczenia przed zwarciami i przeciążeniami.

• Zabezpieczenie obwodów trójfazowych w budynkach mieszkalnych, biurowcach i centrach handlowych.
• Ochrona linii zasilających urządzenia przemysłowe o średnim i dużym poborze mocy.
• Stosowanie w instalacjach klimatyzacji, wentylacji i ogrzewania.
• Zabezpieczenie obwodów zasilających silniki elektryczne o niskim prądzie rozruchowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Należy upewnić się, że prąd znamionowy wyłącznika jest odpowiedni dla zabezpieczanego obwodu. Przewody należy podłączać do zacisków klatkowych, dokręcając je z zalecanym momentem siły (szczegóły w dokumentacji). Po montażu należy przeprowadzić próbę działania mechanizmu wyzwalającego, aby potwierdzić poprawność działania. Regularne przeglądy stanu technicznego zalecane są zgodnie z przepisami.

FAQ

• Czy ten wyłącznik nadaje się do instalacji prądu stałego? Tak, wyłącznik S804C-C63 może być stosowany w obwodach prądu stałego o napięciu do 254/440V, co czyni go uniwersalnym rozwiązaniem.
• Jaka jest różnica między charakterystyką C a innymi charakterystykami? Charakterystyka C charakteryzuje się szybkim reagowaniem na zwarcia i umiarkowane przeciążenia, co sprawia, że jest odpowiednia do zabezpieczania typowych obwodów oświetleniowych i gniazd wtykowych.
• Czy wyłącznik posiada zabezpieczenie zwarciowe i przeciążeniowe? Tak, wyposażony jest w termiczny mechanizm wyzwalający chroniący przed przeciążeniami oraz elektromechaniczny mechanizm wyzwalający chroniący przed zwarciami.
