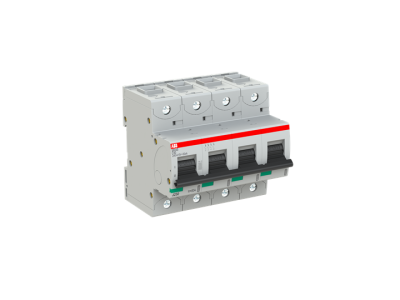

Wyłącznik nadprądowy 4P C 50A 50kA, S804S-C50 | 2CCS864001R0504 ABB

Alternatywny kod produktu: 2CCS864001R0504

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-C50 o charakterystyce C to wysokowydajne zabezpieczenie prądowe przeznaczone do instalacji 400/690 V AC i DC. Maksymalna zdolność wyłączania 50 kA przy napięciu znamionowym 240/415 V gwarantuje skuteczną ochronę instalacji przed zwarciami. Wyposażony w zacisk klatkowy zapewnia pewne i stabilne połączenie przewodów. Mechanizmy wyzwalające – termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) – działają niezależnie, zwiększając niezawodność zabezpieczenia.

• 4-biegunowa konstrukcja: Umożliwia równoczesne zabezpieczenie wszystkich faz w obwodach trójfazowych oraz neutralnego, zapewniając kompleksową ochronę instalacji.
• Charakterystyka C: Szybkie działanie przy zwarciach (5-10-krotność prądu znamionowego), chroniąc urządzenia przed uszkodzeniem.
• Zdolność wyłączania 50 kA: Wysoka odporność na zwarcia – chroni instalację nawet w ekstremalnych warunkach.
• Zacisk klatkowy: Zapewnia trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania lub przegrzania.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia międzynarodowe standardy bezpieczeństwa i niezawodności dla wyłączników nadprądowych.

Zgodność z Normami

Wyłącznik S804S-C50 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Produkt posiada deklarację zgodności CE i szereg atestów międzynarodowych, co umożliwia jego stosowanie na całym świecie w instalacjach niskiego i średniego napięcia.

Zastosowanie

Wyłącznik S804S-C50 przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia.

• Ochrona obwodów trójfazowych w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie instalacji fotowoltaicznych i systemów magazynowania energii.
• Ochrona napędów elektrycznych i silników w aplikacjach przemysłowych.
• Zastosowanie w układach zasilania awaryjnego i agregatach prądotwórczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy montować na szynie DIN, zachowując odpowiednią odległość między sąsiednimi wyłącznikami (minimum 5 mm). Przewody podłączać do zacisków klatkowych, dokręcając je zgodnie z zalecanym momentem (szczegóły w dokumentacji producenta). Przed uruchomieniem sprawdzić poprawność połączeń i działanie mechanizmu wyzwalającego. Regularnie przeprowadzać przeglądy stanu technicznego i działania wyłącznika.

FAQ

• Czy wyłącznik S804S-C50 można stosować w instalacjach prądu stałego? Tak, urządzenie jest kompatybilne z napięciem stałym do 400/690 V, co umożliwia jego zastosowanie w systemach fotowoltaicznych i magazynowania energii.
• Jaka jest różnica między charakterystyką C a innymi charakterystykami? Charakterystyka C charakteryzuje się szybszym działaniem przy zwarciach (5-10-krotność prądu znamionowego) w porównaniu do charakterystyki B (3-5-krotność) lub D (10-20-krotność). Jest zalecana do zabezpieczenia obwodów z silnikami i transformatorami.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem i przeciążeniem? Tak, wyposażony jest w dwa niezależne mechanizmy wyzwalające: termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy), które działają automatycznie w przypadku wykrycia nieprawidłowości.
