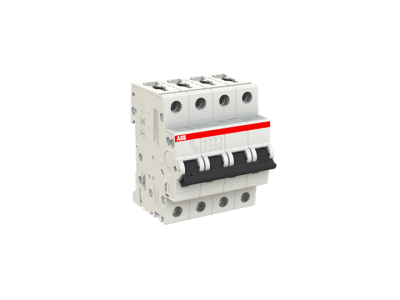

Wyłącznik nadprądowy 4P C 4A 6kA, S204-C4 | 2CDS254001R0044 ABB

Alternatywny kod produktu: 2CDS254001R0044

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S204-C4 (symbol 2CDS254001R0044) o prądzie znamionowym 4A i charakterystyce C to zaawansowane zabezpieczenie obwodów elektrycznych przed skutkami zwarć i przeciążeń. Posiada wbudowany zacisk łączący z płytką naciskową, zapewniający pewny i bezpieczny kontakt elektryczny przy podłączaniu przewodów o przekroju do 35 mm².

• 4-biegunowa konstrukcja: Zapewnia ochronę wszystkich faz w obwodzie trójfazowym, idealny do zabezpieczania silników, urządzeń przemysłowych i instalacji wymagających pełnej separacji napięcia.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia – odpowiednia do zabezpieczania obwodów z odbiornikami o umiarkowanym prądzie rozruchu (np. silników, transformatorów).
• Prąd znamionowy 4A: Precyzyjna ochrona obwodów o małym i średnim obciążeniu, np. w instalacjach oświetleniowych, gniazdach 230V/400V czy obwodach sterujących.
• Zacisk łączący z płytką naciskową: Ułatwia montaż i zapewnia trwały kontakt elektryczny, minimalizując ryzyko poluzowania się przewodu podczas eksploatacji.
• Przekrój przewodu do 35 mm²: Możliwość bezpośredniego podłączenia grubych przewodów – eliminuje potrzebę stosowania dodatkowych akcesoriów przyłączeniowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich PN-EN 60898-1 oraz PN-EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami dotyczącymi zabezpieczeń nadprądowych. Posiada oznaczenie CE i jest dopuszczony do stosowania w instalacjach zgodnych z dyrektywami UE.

Zastosowanie

Wyłącznik nadprądowy S204-C4 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, budynkach mieszkalnych oraz obiektach użyteczności publicznej.

• Zabezpieczanie obwodów trójfazowych w rozdzielnicach elektrycznych, szafach sterowniczych i maszynach przemysłowych.
• Ochrona linii zasilających silniki, pompy, wentylatory i inne urządzenia o charakterystyce C.
• Stosowanie w instalacjach oświetleniowych i gniazdach 230V/400V w budynkach biurowych, handlowych i przemysłowych.
• Zabezpieczanie obwodów sterujących w systemach automatyki i napędów elektrycznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy montować na szynie DIN o szerokości 35 mm. Podłączanie przewodów należy wykonać zgodnie z oznaczeniami L1, L2, L3, N, dbając o odpowiednie dokręcenie zacisków (moment dokręcania zgodnie z dokumentacją techniczną). Po montażu konieczne jest przeprowadzenie testu funkcjonalnego – sprawdzenie działania wyłącznika przy symulacji zwarcia lub przeciążenia.

FAQ

• Czy wyłącznik S204-C4 nadaje się do zabezpieczania obwodów jednofazowych? Nie – jest to wyłącznik 4-biegunowy, przeznaczony do ochrony obwodów trójfazowych z neutralnym (np. 400V). Do obwodów jednofazowych 230V należy stosować odpowiednią wersję 1- lub 2-biegunową.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Wyłącznik posiada zdolność zwarciową 6kA – oznacza to, że może bezpiecznie przerwać prąd zwarciowy do 6000 A.
• Czy urządzenie jest wyposażone w wyzwalacz termiczny? Tak – wyłącznik posiada wbudowany wyzwalacz termiczny (charakterystyka C) reagujący na przeciążenia oraz wyzwalacz elektromagnetyczny reagujący na zwarcia.
