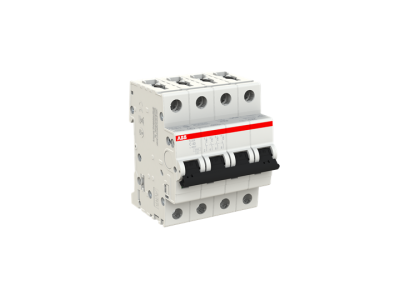

Wyłącznik nadprądowy 4P C 40A 6kA, S204-C40 | 2CDS254001R0404 ABB

Alternatywny kod produktu: 2CDS254001R0404

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S204-C40 to czterobiegunowe urządzenie ochronne z serii S200 o charakterystyce wyzwalania C, prądzie znamionowym 40 A i zdolności łączeniowej 6 kA. Zapewnia niezawodne zabezpieczenie obwodów przed skutkami zwarć i przeciążeń, co przekłada się na bezpieczeństwo eksploatacji instalacji w budynkach mieszkalnych, komercyjnych i przemysłowych. Kompaktowa obudowa umożliwia montaż na szynie DIN TH35.

• Konstrukcja 4P (czterobiegunowa): Umożliwia jednoczesne odłączanie wszystkich trzech faz oraz przewodu neutralnego, co zapewnia kompleksową ochronę w sieciach trójfazowych.
• Charakterystyka wyzwalania C: Przeznaczona do obwodów o umiarkowanym prądzie rozruchowym (m.in. silniki, transformatory), gwarantuje selektywność i szybkie zadziałanie przy zwarciu bez zbędnych wyłączeń przy rozruchu.
• Prąd znamionowy 40 A: Odpowiedni do zabezpieczania obwodów odbiorczych o znacznym obciążeniu, np. linii zasilających tablice rozdzielcze lub instalacje grzewcze.
• Zdolność łączeniowa 6 kA: Gwarantuje skuteczne przerywanie prądów zwarciowych o wartości do 6 kA, spełniając wymagania typowych instalacji niskonapięciowych.
• Przynależność do serii S200: Sprawdzona konstrukcja, wysoka niezawodność i łatwość rozbudowy o akcesoria (styki pomocnicze, wyzwalacze wzrostowe/napięciowe) – nie wymagają dodatkowych modułów montażowych.

Zgodność z Normami

Wyłącznik nadprądowy S204-C40 jest zgodny z wymaganiami norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami bezpieczeństwa dla sprzętu elektrycznego niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S204-C40 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przewodów i odbiorników przed zwarciami oraz długotrwałymi przeciążeniami. Kompaktowa budowa i charakterystyka C czynią go uniwersalnym rozwiązaniem w rozdzielnicach budynkowych i przemysłowych.

• Ochrona linii kablowych w rozdzielnicach głównych i podrzędnych w instalacjach trójfazowych.
• Zabezpieczenie obwodów odbiorczych zasilających silniki, sprężarki, pompy oraz urządzenia grzewcze.
• Stosowanie jako wyłącznik główny w tablicach mieszkaniowych i biurowych.
• Element systemów automatyki budynkowej wymagających bezpiecznego odłączania poszczególnych stref zasilania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po wcześniejszym odłączeniu napięcia w całej rozdzielnicy. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 40 A oraz spodziewanego obciążenia. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów określa dokumentacja producenta – przed montażem należy zapoznać się z instrukcją.

FAQ

• Czy wyłącznik nadprądowy S204-C40 ma podświetlenie lub wskaźnik zadziałania? Wyłącznik nie jest wyposażony w podświetlenie. Jego stan (załączony/wyłączony/zadziałany) można ocenić wizualnie po położeniu dźwigni oraz przezroczystej obudowie.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje stopnia ochrony w udostępnionych danych – typowo dla aparatury modułowej jest to IP20 (ochrona przed dotknięciem palcami). Montaż w rozdzielnicy zapewnia dodatkową ochronę.
• Jaka jest charakterystyka wyzwalania C i do jakich obwodów jest zalecana? Charakterystyka C oznacza, że wyłącznik wyzwala w przedziale 5–10-krotności prądu znamionowego (40 A, czyli 200–400 A przy zwarciu). Jest przeznaczona do obwodów o umiarkowanym prądzie rozruchowym – idealna do silników, transformatorów i instalacji przemysłowych.
