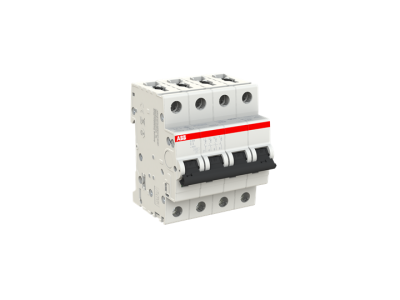

Wyłącznik nadprądowy 4P C 3A 6kA, S204-C3 | 2CDS254001R0034 ABB

Alternatywny kod produktu: 2CDS254001R0034

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S204-C3 (symbol 2CDS254001R0034) z charakterystyką C to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany do współpracy z szyną fazową 35 mm, umożliwia bezpośrednie podłączenie przewodów o przekroju do 35 mm². Zaawansowany zacisk łączący z płytką naciskową gwarantuje pewny kontakt elektryczny i ułatwia montaż, minimalizując ryzyko błędów instalacyjnych.

• 4-biegunowa budowa (4P): Zapewnia kompleksowe zabezpieczenie obwodów trójfazowych z neutralnym, idealne do instalacji przemysłowych i budynków wielorodzinnych.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia – chroni obwody AC3, w tym silniki, transformatory i oświetlenie.
• Prąd znamionowy 3A: Precyzyjne zabezpieczenie obwodów o niewielkim obciążeniu, zapobiegające przegrzaniu instalacji.
• Maksymalna zdolność wyłączania 6kA: Wysoka odporność na zwarcia, zapewniająca niezawodną ochronę nawet w warunkach wysokiego obciążenia.
• Zacisk łączący z płytką naciskową: Ułatwia montaż i demontaż przewodów, gwarantując pewny kontakt elektryczny i redukując ryzyko poluzowania się połączenia.

Zgodność z Normami

Wyłącznik S204-C3 spełnia międzynarodowe wymagania dotyczące bezpieczeństwa i niezawodności, w tym normy IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Produkt posiada deklarację zgodności CE i dopuszczenia do stosowania w instalacjach elektrycznych zgodnych z normami europejskimi i światowymi.

Zastosowanie

Wyłącznik nadprądowy S204-C3 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach niskiego napięcia, gdzie wymagane jest precyzyjne zabezpieczenie przed zwarciami i przeciążeniami.

• Ochrona obwodów trójfazowych z neutralnym w budynkach przemysłowych, biurowcach i centrach danych.
• Zabezpieczenie linii zasilających maszyny i urządzenia o charakterze indukcyjnym (np. silniki, transformatory).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako podstawowe zabezpieczenie obwodów.
• Instalacje oświetleniowe i gniazdkowe w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie TH35, zachowując odpowiednie odstępy między sąsiednimi modułami w celu zapewnienia odpowiedniej wentylacji. Przewody należy podłączać zgodnie z oznaczeniami: L1, L2, L3, N (dla faz i neutralnego). Zacisk należy dokręcić z zalecanym momentem obrotowym, aby zapewnić pewny kontakt i uniknąć uszkodzenia izolacji. Po montażu należy przeprowadzić testy funkcjonalne, weryfikując poprawność działania wyłącznika.

FAQ

• Czy wyłącznik S204-C3 nadaje się do instalacji domowych? Charakterystyka C i prąd znamionowy 3A sprawiają, że jest przeznaczony głównie do ochrony obwodów przemysłowych i specjalistycznych. Do instalacji domowych zaleca się stosowanie wyłączników o niższych prądach znamionowych (np. 16A, 25A) z charakterystyką B lub C.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Wyłącznik umożliwia bezpośrednie podłączenie przewodów o przekroju do 35 mm², co pozwala na stosowanie go w obwodach o większym obciążeniu.
• Czy wyłącznik posiada funkcję selektywności? Selektywność zabezpieczeń jest zależna od konfiguracji całej instalacji. Wyłącznik S204-C3 może być stosowany w układach selektywnych, jednak wymaga to odpowiedniego zaprojektowania układu zabezpieczeń przez projektanta instalacji.
