Wyłącznik nadprądowy 4P C 3A 10kA, S204M-C3UC | 2CDS274061R0034 ABB

Alternatywny kod produktu: 2CDS274061R0034

Opis i Kluczowe Cechy

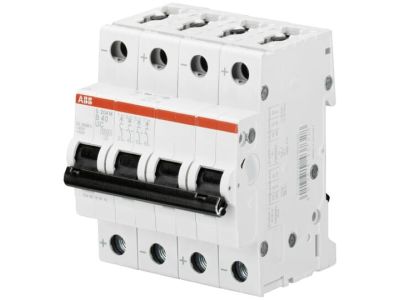

Wyłącznik nadprądowy 4-biegunowy S204M-C3UC (symbol 2CDS274061R0034) to kompaktowe rozwiązanie przeznaczone do ochrony instalacji elektrycznych AC i DC przed skutkami zwarć oraz przeciążeń prądowych. Charakterystyka C zapewnia szybkie zadziałanie przy zwarciach o umiarkowanej dynamice prądowej, co minimalizuje ryzyko uszkodzenia chronionych urządzeń. Wysoka zdolność wyłączania zwarciowego 10kA gwarantuje skuteczną ochronę nawet w trudnych warunkach sieciowych.

• 4-biegunowa konstrukcja: Ochrona wszystkich faz i neutralnego w instalacjach trójfazowych zasilających wrażliwe urządzenia lub obwody zasilania awaryjnego.
• Charakterystyka C: Szybkie odłączanie przy zwarciach o prądzie 5-10 razy większym od prądu znamionowego – idealne do zabezpieczenia elektroniki i silników o łagodnym rozruchu.
• Prąd znamionowy 3A: Precyzyjna ochrona obwodów o niskim poborze mocy, takich jak układy sterowania, czujniki czy oświetlenie LED.
• Zdolność wyłączania zwarciowego 10kA: Zapewnia skuteczną ochronę w instalacjach o wysokiej mocy zwarciowej, typowych dla przemysłu i budynków użyteczności publicznej.
• Elastyczność zastosowania AC/DC: Możliwość stosowania w instalacjach prądu przemiennego i stałego – uniwersalne rozwiązanie dla różnorodnych aplikacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz odpowiednich dyrektyw Unii Europejskiej. Posiada oznaczenie CE i deklarację zgodności, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy S204M-C3UC przeznaczony jest do ochrony wszelkich obwodów elektrycznych, gdzie wymagana jest wysoka niezawodność zabezpieczenia zarówno w instalacjach przemysłowych, jak i budynkach użyteczności publicznej.

• Ochrona obwodów zasilających układy sterowania, automatyki i elektroniki przemysłowej.
• Zabezpieczenie obwodów oświetleniowych LED i tradycyjnych w halach produkcyjnych, biurowcach i obiektach użyteczności publicznej.
• Ochrona obwodów gniazd wtykowych w miejscach o wysokim ryzyku zwarć, np. warsztatach i laboratoriach.
• Stosowanie w instalacjach zasilania awaryjnego (UPS, agregaty) wymagających niezawodnego zabezpieczenia DC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, upewniając się o poprawnym podłączeniu przewodów fazowych i neutralnego. Dokręcenie zacisków należy wykonać z odpowiednim momentem siłowym, zgodnie z zaleceniami producenta (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić testy działania, weryfikując poprawność zadziałania przy symulacji zwarcia.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów AC i DC? Tak – zaprojektowany do pracy zarówno w instalacjach AC, jak i DC, co czyni go rozwiązaniem uniwersalnym dla wielu aplikacji.
• Jaka jest różnica między charakterystyką C a B? Charakterystyka C reaguje szybciej w przypadku zwarć o umiarkowanej dynamice prądowej (5-10-krotność prądu znamionowego), co lepiej chroni wrażliwą elektronikę niż charakterystyka B (3-5-krotność).
• Jak dobrać prąd znamionowy wyłącznika do obwodu? Prąd znamionowy powinien być dobrany zgodnie z maksymalnym prądem obciążenia obwodu (z uwzględnieniem spadków napięcia i charakteru obciążenia). W przypadku wątpliwości należy skonsultować się z projektantem instalacji.
