Wyłącznik nadprądowy 4P C 32A 50kA, S804S-C32 | 2CCS864001R0324 ABB

Alternatywny kod produktu: 2CCS864001R0324

Opis i Kluczowe Cechy

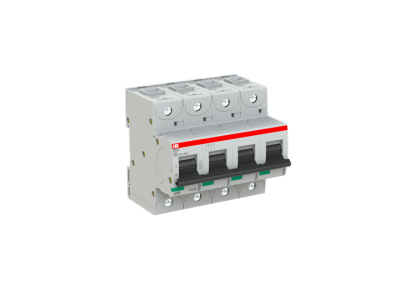

Wyłącznik nadprądowy S804S-C32 (symbol 2CCS864001R0324) to 4-biegunowe urządzenie z charakterystyką C, przeznaczone do ochrony obwodów przed przeciążeniami i zwarciami. Posiada zacisk klatkowy ułatwiający montaż przewodów o dużych przekrojach. Maksymalna zdolność wyłączania 50kA przy napięciu 240/415V zapewnia skuteczną ochronę nawet w warunkach zwarciowych. Charakterystyka C oznacza szybkie wyzwalanie przy 5–10-krotnym prądzie znamionowym, co czyni go idealnym rozwiązaniem dla instalacji z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym.

• 4-biegunowa konstrukcja: Zapewnia równomierne rozłożenie obciążenia i ochronę wszystkich faz w instalacjach trójfazowych.
• Charakterystyka C: Szybkie wyzwalanie przy 5–10-krotnym prądzie znamionowym – chroni obwody z odbiornikami o dużym prądzie rozruchowym.
• Zacisk klatkowy: Umożliwia pewne i trwałe połączenie przewodów o dużych przekrojach, minimalizując ryzyko poluzowania się styku.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia – gwarantuje bezpieczeństwo instalacji nawet przy dużych prądach zwarciowych.
• Napięcie pracy do 400/690V: Uniwersalne zastosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada deklarację zgodności CE i atesty potwierdzające możliwość stosowania w instalacjach na całym świecie.

Zastosowanie

Wyłącznik S804S-C32 przeznaczony jest do ochrony obwodów elektrycznych w szerokim zakresie instalacji, gdzie wymagana jest szybka reakcja na zwarcia i przeciążenia.

• Instalacje trójfazowe w budynkach mieszkalnych i biurowych – ochrona gniazd, oświetlenia i obwodów gniazdkowych.
• Obwody zasilające silniki elektryczne, transformatory i inne odbiorniki o dużym prądzie rozruchowym.
• Szafy rozdzielcze i tablice elektryczne w obiektach przemysłowych – ochrona linii zasilających maszyn i urządzeń.
• Instalacje specjalistyczne, w tym te wymagające pracy przy napięciu do 690V.

Wskazówki Montażowe

Montaż wyłącznika należy przeprowadzić wyłącznie po odłączeniu napięcia w instalacji. Urządzenie należy zamontować na szynie DIN o szerokości 35 mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (zalecane co najmniej 5 mm). Przewody podłączać do zacisków klatkowych, dokręcając je momentem zgodnym z dokumentacją producenta (standardowo 2,5–3 Nm). Po montażu konieczne jest sprawdzenie poprawności działania przez testowe załączenie i wyłączenie. W przypadku instalacji trójfazowych należy upewnić się, że wszystkie fazy są równomiernie obciążone. Prace powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Czy wyłącznik można stosować w instalacjach stałoprądowych (DC)? Tak, urządzenie jest przystosowane do pracy w prądzie stałym do maksymalnego napięcia 690V.
• Jaki jest zakres temperatur pracy wyłącznika? Dane techniczne nie zostały podane w dostępnych informacjach. Zaleca się sprawdzenie dokumentacji produktu lub karty katalogowej w celu uzyskania dokładnych parametrów.
• Czy wyłącznik posiada wyzwalacz termiczny i elektromechaniczny? Tak, wyposażony jest w dwa niezależne mechanizmy: termiczny do ochrony przed przeciążeniem i elektromechaniczny do ochrony przed zwarciem.
