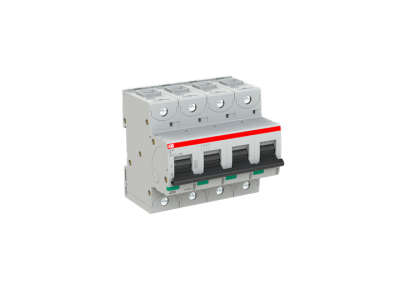

Wyłącznik nadprądowy 4P C 32A 25kA, S804C-C32 | 2CCS884001R0324 ABB

Alternatywny kod produktu: 2CCS884001R0324

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy 32A (symbol 2CCS884001R0324) o charakterystyce C to kluczowy element zabezpieczający instalacje elektryczne przed przeciążeniami i zwarciami. Charakterystyka C zapewnia skuteczną ochronę obwodów zasilających urządzenia o umiarkowanych prądach rozruchowych (np. oświetlenie, gniazda wirowe). Wyłącznik wyposażony w zaciski klatkowe gwarantują pewne i trwałe połączenia przewodów.

• 4-biegunowa konstrukcja: Zapewnia pełną ochronę w układach trójfazowych z przewodem neutralnym, idealny do zasilania odbiorników trójfazowych i neutralnych.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia – chroni instalację przed uszkodzeniami termicznymi i mechanicznymi.
• Prąd znamionowy 32A: Odpowiedni do zabezpieczania obwodów o mocy do 22 kW (przy napięciu 400V), powszechnie stosowany w instalacjach przemysłowych i komercyjnych.
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia – gwarantuje bezawaryjną pracę nawet przy dużych prądach zwarciowych.
• Zaciski klatkowe: Zapewniają pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się złącza podczas eksploatacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia obwodów odbiorczych) oraz IEC/EN 60947-2 (łączniki niskonapięciowe). Posiada deklarację zgodności CE i dopuszczenia do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy 32A o charakterystyce C znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności zabezpieczeń.

• Ochrona głównych obwodów rozdzielnic budynków mieszkalnych, biurowych i przemysłowych.
• Zabezpieczanie obwodów zasilających maszyny i urządzenia przemysłowe o umiarkowanych prądach rozruchowych.
• Ochrona obwodów oświetleniowych i gniazd wirotwornych w instalacjach trójfazowych.
• Stosowanie w rozdzielnicach nn jako element układu selektywnej ochrony przeciwporażeniowej i zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Urządzenie należy zamontować na szynie DIN zgodnie z normami montażowymi. Przewody należy podłączać do zacisków klatkowych, dokręcając je momentem zgodnym z zaleceniami producenta (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić testy działania poprzez ręczne wyłączanie i włączanie oraz sprawdzenie reakcji na symulowane zwarcia. Regularna konserwacja polega na wizualnej kontroli stanu połączeń i czyszczeniu komór gaszeniowych łuku.

FAQ

• Jaka jest maksymalna zdolność wyłączania wyłącznika? Zdolność wyłączania wyłącznika wynosi 25kA przy napięciu 240/415V, co zapewnia skuteczną ochronę nawet przy dużych prądach zwarciowych.
• Czy wyłącznik nadaje się do instalacji prądu stałego? Tak, wyłącznik może być stosowany w obwodach prądu stałego do napięć 254/440V, zgodnie z jego specyfikacją techniczną.
• Jakie są typowe zastosowania dla charakterystyki C? Charakterystyka C przeznaczona jest do ochrony obwodów z odbiornikami o umiarkowanych prądach rozruchowych, takich jak oświetlenie, gniazda wirowe, mniejsze silniki i urządzenia grzewcze.
