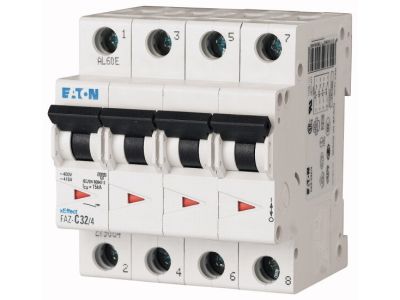

Wyłącznik nadprądowy 4P C 32A 15kA AC, FAZ-C32/4 | 279064 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Eaton z serii FAZ o numerze katalogowym 279064 to wysokiej klasy aparat modułowy zaprojektowany z myślą o najbardziej wymagających instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32A, co pozwala na bezpieczną obsługę odbiorników o znacznej mocy. Dzięki zastosowaniu konstrukcji czterobiegunowej (4P), wyłącznik zapewnia jednoczesne rozłączanie trzech faz oraz toru neutralnego, co jest kluczowe dla pełnej izolacji i bezpieczeństwa w systemach trójfazowych. Najważniejszym parametrem technicznym tego modelu jest znamionowa zwarciowa zdolność łączeniowa na poziomie 15 kA (zgodnie z normą IEC/EN 60947-2), co predysponuje go do pracy w miejscach o wysokich spodziewanych prądach zwarciowych, takich jak rozdzielnice główne w zakładach przemysłowych czy centrach danych.

• Prąd znamionowy 32A: Zapewnia stabilną pracę obwodów o dużym obciążeniu.
• Charakterystyka C: Przeznaczona do ochrony urządzeń o zwiększonym prądzie rozruchowym.
• Zdolność zwarciowa 15kA: Gwarantuje najwyższy poziom bezpieczeństwa i trwałości aparatu w warunkach awaryjnych.
• Konstrukcja 4-biegunowa: Pełna ochrona i separacja wszystkich torów prądowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60947-2, która definiuje parametry dla wyłączników do zastosowań przemysłowych. Dzięki temu inżynierowie i projektanci mają pewność, że aparat zachowa swoje właściwości ochronne nawet w trudnych warunkach eksploatacyjnych. Posiada również niezbędne certyfikaty dopuszczające do użytku w budownictwie użyteczności publicznej oraz obiektach przemysłowych na terenie całej Unii Europejskiej.

Zastosowanie

Wyłącznik FAZ-C32/4 znajduje szerokie zastosowanie wszędzie tam, gdzie standardowe zabezpieczenia 6kA lub 10kA są niewystarczające. Dzięki charakterystyce wyzwalania typu C, aparat ten jest idealny do zabezpieczania obwodów zasilających silniki elektryczne o mniejszej mocy, grupy opraw oświetleniowych (np. LED lub wyładowczych) oraz systemy klimatyzacji i wentylacji, gdzie występują przejściowe piki prądowe podczas rozruchu. Jest powszechnie stosowany w przemyśle ciężkim, nowoczesnych biurowcach oraz infrastrukturze krytycznej.

Wskazówki Montażowe

Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN TH-35 (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długowieczność połączenia. Zaciski windowe pozwalają na bezpieczne podłączenie przewodów o przekroju dostosowanym do obciążenia 32A (zalecane przekroje miedziane od 1 mm² do 25 mm²). Wyłącznik umożliwia również zastosowanie szyn grzebieniowych, co znacząco przyspiesza prace montażowe w rozdzielnicy i poprawia estetykę okablowania.

FAQ

• Co oznacza charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyzwalacz elektromagnetyczny zadziała przy prądzie od 5 do 10-krotności prądu znamionowego. Jest to rozwiązanie pośrednie, idealne dla odbiorników o umiarkowanym prądzie rozruchowym.
• Czy wyłącznik 15kA jest lepszy od 6kA? Tak, parametr 15kA określa maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać bez uszkodzenia swojej konstrukcji. Wyższa wartość oznacza większą wytrzymałość i bezpieczeństwo instalacji.
• Czy model FAZ-C32/4 może być stosowany w domach jednorodzinnych? Tak, choć parametry 15kA są zazwyczaj wymagane w przemyśle, nic nie stoi na przeszkodzie, aby zastosować go w budownictwie mieszkaniowym dla zapewnienia wyższego standardu ochrony.
