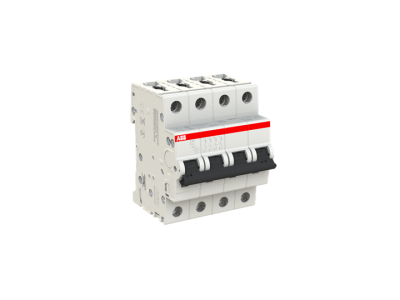

Wyłącznik nadprądowy 4P C 2A 6kA, S204-C2 | 2CDS254001R0024 ABB

Alternatywny kod produktu: 2CDS254001R0024

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S204-C2 (symbol 2CDS254001R0024) to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia szybkie wyłączanie w przypadku zwarć typu C (silne udarowe prądy rozruchowe), natomiast prąd znamionowy 2A chroni obwód przed długotrwałym przeciążeniem. Wyposażony w patenty szwajcarskiej firmy, gwarantuje niezawodne działanie i długą żywotność.

• 4-biegunowa konstrukcja: Zapewnia ochronę wszystkich faz i neutralnego przewodu w instalacjach trójfazowych, minimalizując ryzyko awarii spowodowanej zwarciem międzyfazowym.
• Charakterystyka C: Szybkie reagowanie na zwarcia o charakterze impulsowym (np. silniki, transformatory), chroniąc instalację przed uszkodzeniami termicznymi i mechanicznymi.
• Prąd znamionowy 2A: Precyzyjna ochrona obwodów o małym obciążeniu, takich jak układy sterowania, czujniki lub oświetlenie LED.
• Maksymalna zdolność zwarciowa 6kA: Odporność na zwarcia o energii do 6000A – kompatybilny z większością instalacji niskiego napięcia.
• Montaż na szynie TH35: Standardowy system mocowania w rozdzielnicach, umożliwiający szybki i stabilny montaż w szafach sterowniczych i tablicach rozdzielczych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz VDE 0641. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S204-C2 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz domowych instalacjach trójfazowych.

• Ochrona obwodów sterowania i automatyki w maszynach przemysłowych.
• Zabezpieczenie linii zasilających dla oświetlenia LED oraz małogabarytowych urządzeń.
• Montaż w rozdzielnicach budynków mieszkalnych i biurowych, gdzie wymagana jest ochrona wszystkich faz.
• Stosowanie w układach zasilania awaryjnego (UPS) i panelach fotowoltaicznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie TH35 w rozdzielnicy, upewniając się, że wszystkie przewody są prawidłowo podłączone i dokręcone z wymaganym momentem (szczegóły w dokumentacji). Po montażu należy przeprowadzić test działania, symulując zwarcia i przeciążenia. Regularne przeglądy techniczne, zgodnie z normą PN-HD 60364-6, zapewnią utrzymanie parametrów znamionowych.

FAQ

• Jaką charakterystykę ma ten wyłącznik? Charakterystyka C oznacza, że wyłącznik reaguje na zwarcia impulsowe (np. prądy rozruchowe silników), wyłączając obwód w czasie 0,1s przy prądzie 5-10-krotnie większym od znamionowego.
• Czy wyłącznik nadaje się do montażu w domu? Tak – dzięki charakterystyce C i prądowi znamionowemu 2A, idealnie sprawdza się w obwodach oświetleniowych, gniazdach dedykowanych dla urządzeń małej mocy oraz układach sterowania.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Przewody o przekroju do 35 mm² mogą być podłączone bezpośrednio za pomocą zacisku przyłączeniowego standardowego w modelu S204-C2.
