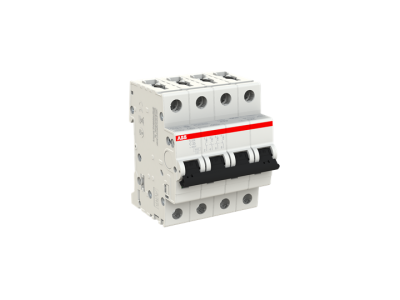

Wyłącznik nadprądowy 4P C 25A 6kA, S204-C25 | 2CDS254001R0254 ABB

Alternatywny kod produktu: 2CDS254001R0254

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S204-C25 (numer katalogowy 2CDS254001R0254) to 4‑biegunowy aparat modułowy o prądzie znamionowym 25 A i charakterystyce C. Dzięki zdolności zwarciowej 6 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć i przeciążeń, gwarantując bezpieczeństwo i ciągłość pracy obwodów.

• Prąd znamionowy 25 A: zabezpiecza obwody o znacznym obciążeniu bez ryzyka przegrzania przewodów.
• Charakterystyka C: selektywnie wyzwala w zakresie 5–10‑krotności prądu znamionowego – idealna do obwodów z urządzeniami o podwyższonym prądzie rozruchu (np. silniki, transformatory).
• Zdolność zwarciowa 6 kA: gwarantuje wytrzymałość na duże prądy zwarciowe, chroniąc instalację w warunkach awarii.
• 4 bieguny: umożliwia jednoczesne odłączenie wszystkich przewodów fazowych w sieci trójfazowej (L1, L2, L3, N).
• Seria S200 6kA: sprawdzona konstrukcja ABB, zapewniająca niezawodność i łatwość montażu w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy ABB S204-C25 spełnia wymagania obowiązujących norm europejskich dotyczących wyłączników do instalacji domowych i podobnych. Posiada certyfikat CE, co potwierdza zgodność z zasadniczymi wymaganiami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy ABB S204-C25 przeznaczony jest do ochrony obwodów w instalacjach budynkowych. Jego parametry pozwalają na szerokie zastosowanie w rozdzielnicach głównych i podrozdzielnicach.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych oraz komercyjnych.
• Zabezpieczenie obwodów silników małej mocy, pomp, wentylatorów i innych urządzeń o charakterystyce rozruchowej.
• Stosowanie w rozdzielnicach trójfazowych jako zabezpieczenie przed zwarciami i przeciążeniami.
• Możliwość użycia pojedynczych biegunów w instalacjach jednofazowych (jako wyłącznik 1P) – w zależności od konfiguracji sieci.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego ABB S204-C25 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Aparat montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i warunkami instalacji. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów podaje dokumentacja producenta.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 6 kA. Oznacza to, że aparat jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 6 kA.
• Do jakiego rodzaju obciążeń przeznaczona jest charakterystyka C? Charakterystyka C jest zalecana do obwodów, w których występują urządzenia o podwyższonym prądzie rozruchu (np. silniki, transformatory, świetlówki). Wyzwala w zakresie 5–10‑krotności prądu znamionowego.
• Czy wyłącznik może być używany jako wyłącznik główny (odłącznik)? Wyłącznik nadprądowy nie jest przystosowany do częstego łączenia pod obciążeniem. Może służyć jako odłącznik do bezpiecznego odizolowania obwodu przy braku obciążenia, ale nie zastępuje wyłącznika głównego w roli elementu łączeniowego.
