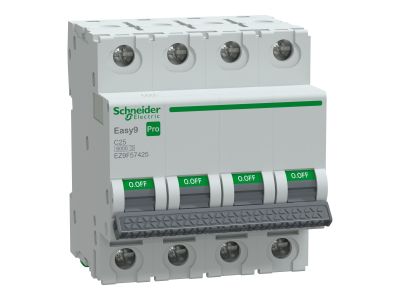

Wyłącznik nadprądowy 4P C 25A 6kA, Easy9 Pro EZ9F-C25-4 | EZ9F57425 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy Easy9 Pro EZ9F-C25-4 o charakterystyce C i prądzie znamionowym 25A to kluczowy element zabezpieczający instalacje elektryczne 4-fazowe. Wyposażony w zdolność zwarciową 6kA, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami. Przeznaczony do montażu w rozdzielnicach modułowych, gwarantuje bezpieczeństwo personelu i trwałość instalacji.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w instalacjach trójfazowych z przewodem neutralnym (np. w układach TN-S, TN-C-S).
• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia – idealny do zabezpieczania obwodów z silnikami, transformatorami i odbiornikami o wysokim prądzie rozruchowym.
• Prąd znamionowy 25A: Optymalny dla zabezpieczania linii zasilających urządzenia o średnim poborze mocy, takich jak maszyny przemysłowe, rozdzielnice budynków czy obwody gniazdowe w instalacjach komercyjnych.
• Zdolność zwarciowa 6kA: Wysoka wytrzymałość na zwarcia, zapewniająca niezawodną ochronę nawet w trudnych warunkach eksploatacyjnych.
• Montaż na szynie DIN 35mm: Kompatybilny z powszechnie stosowanymi rozdzielnicami modułowymi, ułatwiający szybki i precyzyjny montaż.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich EN 60898-1 i EN 60947-2, co gwarantuje zgodność z dyrektywami Unii Europejskiej. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające bezpieczeństwo i niezawodność działania.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy Easy9 Pro EZ9F-C25-4 przeznaczony jest do ochrony obwodów 4-fazowych w instalacjach elektrycznych średniego i wysokiego napięcia.

• Ochrona rozdzielnic budynków mieszkalnych i komercyjnych – zabezpieczenie głównych obwodów zasilających.
• Zabezpieczanie obwodów gniazdowych i oświetleniowych w instalacjach 4-fazowych.
• Ochrona maszyn przemysłowych zasilanych z trójfazowej sieci energetycznej.
• Stosowanie w układach automatyki i sterowania, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Wyłącznik należy zamontować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi modułami dla zapewnienia odpowiedniej wentylacji. Należy upewnić się, że prąd znamionowy wyłącznika odpowiada obciążeniu chronionego obwodu. Po montażu przeprowadzić testy działania – włączyć i wyłączyć wyłącznik kilka razy, aby sprawdzić poprawność działania mechanizmu. Regularnie kontrolować stan styków i mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C charakteryzuje się niższym progiem wyzwolenia przy zwarciach (5-10x prąd znamionowy), co czyni ją odpowiednią do zabezpieczania obwodów z odbiornikami o umiarkowanym prądzie rozruchowym, takimi jak silniki czy transformatory.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak, wyposażony jest w wyzwalacz elektromagnetyczny reagujący na zwarcia oraz wyzwalacz termiczny reagujący na przeciążenia.
• Jaka jest żywotność mechaniczna wyłącznika? Według danych producenta (nie podanych w dostępnych danych), wyłącznik powinien wytrzymać co najmniej 20 000 cykli łączeniowych. Zaleca się okresową weryfikację stanu technicznego.
