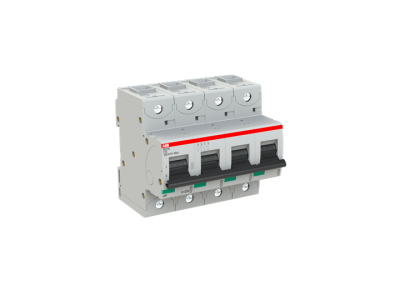

Wyłącznik nadprądowy 4P C 25A 36kA, S804N-C25 | 2CCS894001R0254 ABB

Alternatywny kod produktu: 2CCS894001R0254

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804N-C25 (symbol 2CCS894001R0254) o charakterystyce C i prądzie znamionowym 25A to wysokowydajny ogranicznik prądowy do ochrony obwodów przed przeciążeniami i zwarciami. Posiada zaciski klatkowe, gwarantujące pewny i trwały montaż. Maksymalna zdolność wyłączania 36kA przy napięciu 240/415V AC oraz możliwość pracy w zakresie napięć do 400/690V (AC/DC) sprawia, że nadaje się do zastosowań zarówno w instalacjach przemysłowych, jak i komercyjnych oraz mieszkaniowych.

• 4-biegunowa konstrukcja: Umożliwia równoczesną ochronę wszystkich faz w układzie trójfazowym, co jest kluczowe w systemach zasilania o podwyższonym ryzyku zwarciowym.
• Charakterystyka C (25A): Szybka reakcja na zwarcia i umiarkowane przeciążenia – idealna do zabezpieczenia obwodów z odbiornikami o umiarkowanych prądach rozruchowych (np. silniki, transformatory).
• Zdolność wyłączania 36kA: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami wynikającymi z awarii i zwarć o dużym prądzie.
• Zaciski klatkowe: Zapewniają pewne i trwałe połączenie z przewodami o dużym przekroju, minimalizując ryzyko luzowania się styków.
• Zakres napięć 400/690V AC/DC: Uniwersalność zastosowań – od instalacji niskonapięciowych po przemysłowe układy prądu stałego.

Zgodność z Normami

Wyłącznik nadprądowy S804N-C25 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia obwodów odbiorczych) oraz IEC/EN 60947-2 (zabezpieczenia przemysłowe). Posiada liczne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w globalnych zastosowaniach.

Zastosowanie

S804N-C25 przeznaczony jest do ochrony instalacji elektrycznych w różnych segmentach rynku, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

• Instalacje przemysłowe – zabezpieczenie maszyn, silników i układów zasilania o podwyższonym prądzie zwarciowym.
• Obiekty komercyjne – biura, centra handlowe, hotele zasilane trójfazowo z wymaganiami ochrony przed zwarciami.
• Mieszkania i budynki wielorodzinne – ochrona obwodów gniazdkowych i oświetleniowych w układach trójfazowych.
• Układy zasilania prądem stałym – zabezpieczenie baterii, falowników i innych źródeł DC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całym obwodzie. Należy upewnić się, że przewody są odpowiednio dobrane do prądu znamionowego (25A) i mają odpowiedni przekrój (zalecane min. 4mm² dla miedzi w instalacjach 230V). Zaciski klatkowe wymagają dokręcenia z zalecanym momentem (sprawdź w dokumentacji producenta). Po montażu przeprowadzić test działania przy użyciu odpowiedniego urządzenia diagnostycznego.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka C jest zalecana do zabezpieczeń obwodów z odbiornikami o umiarkowanych prądach rozruchowych, takich jak silniki indukcyjne.
• Jaka jest maksymalna zdolność wyłączania (Icn) tego wyłącznika? Maksymalna zdolność wyłączania wynosi 36kA przy napięciu 240/415V AC.
• Czy wyłącznik można stosować w instalacjach prądu stałego? Tak, zakres napięć 400/690V obejmuje także zasilanie DC.
