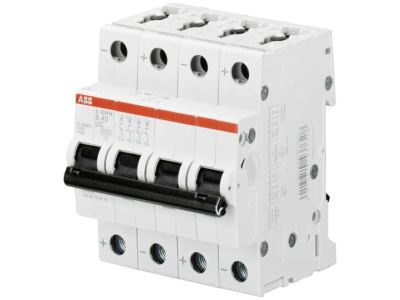

Wyłącznik nadprądowy 4P C 25A 10kA, S204M-C25UC | 2CDS274061R0254 ABB

Alternatywny kod produktu: 2CDS274061R0254

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S204M-C25UC (symbol 2CDS274061R0254) o charakterystyce C i prądzie znamionowym 25A to kluczowy element zabezpieczenia instalacji elektrycznych przed przeciążeniami i zwarciami. Wysoka zdolność zwarciowa 10kA zapewnia skuteczną ochronę obwodów zarówno w instalacjach AC, jak i DC. Przeznaczony do montażu na szynie DIN, współpracuje ze wszystkimi akcesoriami systemu kompaktowego, co ułatwia projektowanie i konserwację rozdzielnic.

• 4 bieguny: Ochrona wszystkich faz oraz przewodu neutralnego w instalacjach trójfazowych zasilanych czterema przewodami – kluczowe dla zachowania symetrii napięć i bezpieczeństwa układu.
• Charakterystyka C: Szybkie wyzwalanie przy prądach 5-10-krotności prądu znamionowego – idealne zabezpieczenie obwodów z silnikami, transformatorami i odbiornikami o dużym prądzie rozruchowym.
• Prąd znamionowy 25A: Dokładne dopasowanie do średnich obciążeń obwodów gniazdowych, oświetleniowych lub silnikowych w budynkach przemysłowych i komercyjnych.
• Zdolność zwarciowa 10kA: Wysoka odporność na prądy zwarciowe gwarantuje nieprzerwaną ochronę nawet w instalacjach o dużym obciążeniu.
• Zgodność z AC/DC: Uniwersalne zastosowanie – od sieci prądu przemiennego po układy zasilane prądem stałym, co zwiększa elastyczność montażową.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych (IEC 60898-1, IEC 60947-2) oraz lokalnych dopuszczeń, co potwierdza jego zgodność z dyrektywami Unii Europejskiej i oznaczenie CE. Dopuszczony do stosowania w instalacjach zgodnych z normami VDE i SEP.

Zastosowanie

Wyłącznik nadprądowy S204M-C25UC znajduje szerokie zastosowanie w ochronie instalacji elektrycznych przed skutkami przeciążeń i zwarć.

• Zabezpieczenie obwodów gniazdowych w budynkach przemysłowych, biurowcach i centrach handlowych.
• Ochrona silników elektrycznych i transformatorów – charakterystyka C szybko reaguje na prądy rozruchowe.
• Instalacje fotowoltaiczne i systemy zasilania awaryjnego DC – dzięki zgodności z prądem stałym.
• Rozdzielnice główne i podrozdzielnice – uniwersalność montażowa na szynie DIN i współpraca z akcesoriami kompaktowymi.
• Ochrona obwodów oświetleniowych w obiektach o dużym natężeniu ruchu.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w chronionym obwodzie. Wyłącznik mocować na szynie DIN w pozycji pionowej, zapewniając odpowiednią cyrkulację powietrza. Połączenia elektryczne wykonać zgodnie z oznakowaniem L1-L2-L3-N, dokręcając przewody z wymaganym momentem (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić testy działania: symulacja zwarcia i przeciążenia w celu weryfikacji poprawności działania mechanizmu wyzwalającego.

FAQ

• Jaki jest zakres temperatur pracy wyłącznika? Wyłącznik przeznaczony jest do pracy w temperaturach od -25°C do +55°C, co umożliwia zastosowanie w różnych warunkach środowiskowych.
• Czy wyłącznik może być stosowany w instalacjach 1-fazowych? Nie – ze względu na 4 bieguny przeznaczony jest do instalacji trójfazowych z przewodem neutralnym (4-przewodowych). Do ochrony obwodów jednofazowych należy stosować wersje 1- lub 2-biegunowe.
• Jak dobrać wyłącznik do obwodu o prądzie znamionowym 32A? Dla obwodu 32A należy dobrać wyłącznik o prądzie znamionowym 32A i odpowiedniej charakterystyce (np. B lub C). Prąd znamionowy 25A jest zbyt niski dla takiego obciążenia.
