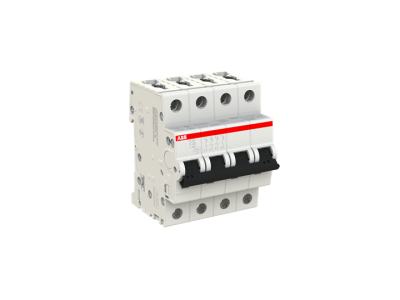

Wyłącznik nadprądowy 4P C 20A 6kA, S204-C20 | 2CDS254001R0204 ABB

Alternatywny kod produktu: 2CDS254001R0204

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4P o charakterystyce C, prądzie znamionowym 20A i zdolności zwarciowej 6kA (symbol S204-C20, indeks 2CDS254001R0204) zapewnia niezawodną ochronę instalacji elektrycznych przed skutkami zwarć i przeciążeń. Cztery bieguny umożliwiają jednoczesne zabezpieczenie wszystkich faz w sieci trójfazowej, co przekłada się na kompleksową ochronę obwodu.

• 4 bieguny (4P): Jednoczesne odłączanie wszystkich przewodów fazowych oraz neutralnego w sieciach TN, zwiększające bezpieczeństwo obsługi i selektywność zabezpieczeń.
• Charakterystyka wyzwalania C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealna do obwodów z silnikami, transformatorami i urządzeniami o charakterze indukcyjnym, gdzie wymagana jest odporność na krótkotrwałe prądy rozruchowe.
• Prąd znamionowy 20 A: Bezpieczna eksploatacja w obwodach o średnim obciążeniu, np. gniazda siłowe, maszyny małej mocy, linie oświetleniowe dużego formatu – bez ryzyka przegrzania.
• Zdolność zwarciowa 6 kA: Gwarantuje pewne wyłączenie prądów zwarciowych do 6 kA, co spełnia wymagania typowych rozdzielnic w budynkach mieszkalnych i przemysłowych.
• Montaż modułowy: Standardowa szerokość 4 modułów (72 mm) na szynie TH35 – szybka i powtarzalna instalacja w rozdzielnicach.

Zgodność z Normami

Wyłącznik nadprądowy S204-C20 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Urządzenie spełnia rygorystyczne kryteria dla wyłączników instalacyjnych stosowanych w obwodach zabezpieczających przed przeciążeniem i zwarciem.

Zastosowanie

Wyłącznik nadprądowy 4P C 20A 6kA sprawdza się zarówno w rozdzielnicach głównych, jak i podrozdzielnicach budynków mieszkalnych, biurowych oraz obiektów przemysłowych. Jego parametry czynią go uniwersalnym elementem instalacji elektrycznych.

• Zabezpieczenie obwodów trójfazowych – gniazd siłowych, linii zasilających maszyny i urządzenia przemysłowe.
• Ochrona linii oświetleniowych o dużym poborze prądu (np. oświetlenie hal produkcyjnych).
• Stosowanie w obwodach sterowania i automatyki budynkowej, gdzie wymagana jest charakterystyka C dla selektywności z wyłącznikami nadrzędnymi.
• Zabezpieczenie rozdzielnic w instalacjach tymczasowych lub modernizowanych (np. place budowy, hale wystawowe).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) wewnątrz rozdzielnicy o stopniu ochrony co najmniej IP2X. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego (20 A) oraz warunków zwarciowych instalacji. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi 20 A (charakterystyka C).
• Jaka jest zdolność zwarciowa? Zdolność zwarciowa wynosi 6 kA – oznacza to, że wyłącznik bezpiecznie wyłączy prądy zwarciowe do 6 kA bez uszkodzenia.
• Czy wyłącznik można stosować w obwodach trójfazowych? Tak, model 4P (4 bieguny) umożliwia jednoczesną ochronę wszystkich faz oraz przewodu neutralnego (N) w typowych sieciach TN-S, TN-C-S.
