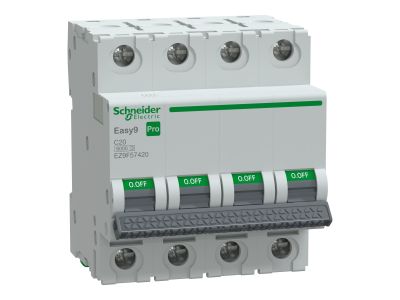

Wyłącznik nadprądowy 4P C 20A 6kA, Easy9 Pro EZ9F-C20-4 | EZ9F57420 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy C 20A o prądzie znamionowym 20A i zdolności wyłączania 6kA to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia selektywność zabezpieczeń, chroniąc obwody przed uszkodzeniami wynikającymi z chwilowych przeciążeń, np. przy uruchomieniu silników. Przeznaczony do montażu na szynie DIN, co ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• 4-biegunowa konstrukcja: Zapewnia pełną ochronę wszystkich przewodów w obwodzie trójfazowym, w tym neutralnego – idealny do zabezpieczania obwodów gniazdowych, maszyn i urządzeń przemysłowych.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia z umiarkowaną tolerancją na chwilowe szczyty prądowe, typowe dla urządzeń takich jak silniki, transformatory czy układy zasilania.
• Prąd znamionowy 20A: Ochrona obwodów o maksymalnym prądzie roboczym do 20A, np. gniazd w warsztacie, linii zasilających mniejsze maszyny lub obwodów oświetleniowych.
• Zdolność wyłączania 6kA: Wysoka odporność na prądy zwarciowe, co zapobiega uszkodzeniom wyłącznika i chroni instalację przed awariami o dużym natężeniu prądu.
• Montaż na szynie DIN: Standardowe rozwiązanie ułatwiające szybki i pewny montaż w rozdzielnicach, szafach sterowniczych i tablicach elektrycznych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 oraz posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa urządzeń elektrycznych. Został zaprojektowany zgodnie z międzynarodowymi standardami ochrony obwodów przed zwarciami i przeciążeniami.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy służy do ochrony instalacji elektrycznych w budynkach mieszkalnych, obiektach użyteczności publicznej oraz instalacjach przemysłowych. Dzięki 4-biegunowej konstrukcji jest szczególnie polecany do zabezpieczania obwodów trójfazowych.

• Ochrona obwodów gniazdowych w warsztatach i halach produkcyjnych – zabezpieczenie narzędzi i maszyn przed przeciążeniami.
• Zabezpieczenie linii zasilających silniki, pompy lub układy wentylacyjne – charakterystyka C reaguje na zwarcia i chwilowe przeciążenia typowe dla urządzeń indukcyjnych.
• Ochrona obwodów oświetleniowych w budynkach wielorodzinnych i biurowcach – zapewnienie ciągłości zasilania przy jednoczesnym zabezpieczeniu przed awariami.
• Stosowanie w rozdzielnicach budynków przemysłowych i obiektów o wysokim ryzyku zwarć – 6kA zdolności wyłączania gwarantuje skuteczną ochronę.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Wyłącznik należy zamontować na szynie DIN w pozycji pionowej, zachowując odpowiednie odstępy (minimum 5 mm) wokół urządzenia dla zapewnienia prawidłowego chłodzenia. Przed podłączeniem przewodów upewnić się, że ich przekrój jest dostosowany do prądu znamionowego 20A. Dokręcanie zacisków należy wykonać z zalecanym momentem obrotowym (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić testy działania, weryfikując poprawność działania mechanizmu wyzwalania.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów oświetleniowych? Tak, charakterystyka C oraz prąd znamionowy 20A sprawiają, że wyłącznik jest odpowiedni do ochrony zarówno obwodów gniazdowych, jak i oświetleniowych, w tym w instalacjach z lampami LED i tradycyjnymi źródłami światła.
• Jaka jest zalecana temperatura pracy wyłącznika? Standardowe warunki pracy mieszczą się w zakresie od -25°C do +55°C. W przypadku ekstremalnych temperatur należy zastosować dodatkowe osłony lub skonsultować się z dokumentacją producenta.
• Czy wyłącznik można stosować w instalacjach zasilanych prądem stałym? Nie – wyłącznik jest przeznaczony wyłącznie do instalacji prądu przemiennego (AC). Do zabezpieczania obwodów DC należy stosować dedykowane wyłączniki nadprądowe.
