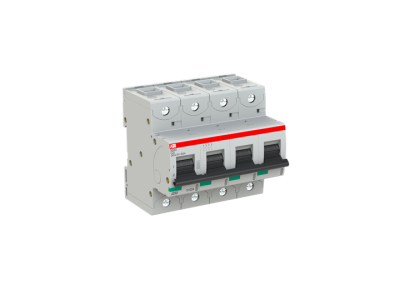

Wyłącznik nadprądowy 4P C 20A 50kA, S804S-C20 | 2CCS864001R0204 ABB

Alternatywny kod produktu: 2CCS864001R0204

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-C20 (symbol 2CCS864001R0204) o charakterystyce C i prądzie znamionowym 20A to wysokowydajny aparat ochronny do obwodów AC i DC. Zapewnia skuteczną ochronę przed zwarciem (50kA) i przeciążeniem dzięki termicznemu oraz elektromechanicznemu mechanizmowi wyzwalającemu. Możliwe zastosowanie w instalacjach niskiego napięcia do 400/690V AC i prądzie stałym. Charakterystyka C gwarantuje niezawodną ochronę zarówno w instalacjach mieszkaniowych, komercyjnych jak i przemysłowych.

• 4-biegunowa konstrukcja: Zapewnia równomierne rozłożenie obciążenia i ochronę wszystkich faz w układzie trójfazowym z przewodem neutralnym.
• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia – idealna do zabezpieczania obwodów z odbiornikami o wysokim prądzie rozruchowym (np. silniki, transformatory).
• Prąd znamionowy 20A: Odpowiedni do zabezpieczania linii zasilających średniej mocy w instalacjach przemysłowych i komercyjnych.
• Zdolność wyłączania 50kA: Zapewnia ochronę instalacji nawet w przypadku bardzo wysokich prądów zwarciowych, minimalizując ryzyko uszkodzeń aparatury.
• Zaciski klatkowe: Zapewniają pewne i trwałe połączenie z przewodem, redukując ryzyko rozłączenia i przegrzewania.

Zgodność z Normami

Wyłącznik S804S-C20 spełnia wymagania norm IEC/EN 60898-1 (dla zabezpieczeń instalacji domowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej niskiego napięcia). Produkt posiada oznaczenie CE i jest zgodny z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy S804S-C20 jest przeznaczony do ochrony obwodów elektrycznych w instalacjach niskiego napięcia AC i DC.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej.
• Zabezpieczanie obwodów zasilających maszyny i urządzenia przemysłowe pracujące w trybie ciągłym.
• Ochrona instalacji zasilających silniki, transformatory i inne odbiorniki o charakterze indukcyjnym.
• Stosowanie w układach zasilania awaryjnego i agregatach prądotwórczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN (35mm) w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi aparatami zgodnie z dokumentacją techniczną. Zaciski klatkowe umożliwiają podłączenie przewodów miedzianych o przekroju do 25mm² – dokręcenie należy wykonać z zalecanym momentem (szczegółowe dane w dokumentacji). Podczas montażu zwróć uwagę na prawidłowe ułożenie przewodów, aby nie blokowały mechanizmu wyzwalającego. Po zakończeniu prac przeprowadź test funkcjonalny – kilkukrotne ręczne załączenie i wyłączenie wyłącznika.

FAQ

• Czy ten wyłącznik nadaje się do instalacji trójfazowych z przewodem neutralnym? Tak, wyłącznik 4-biegunowy S804S-C20 jest przeznaczony do ochrony układów trójfazowych z przewodem neutralnym, zapewniając ochronę wszystkich czterech przewodów.
• Jaka jest maksymalna zdolność wyłączania? Znamionowa zdolność wyłączania wynosi 50kA przy napięciu 240/415V AC, co gwarantuje skuteczną ochronę nawet w przypadku bardzo wysokich prądów zwarciowych.
• Czy wyłącznik można stosować w instalacjach DC? Tak, S804S-C20 może być stosowany w układach prądu stałego do napięć 400/690V, co czyni go uniwersalnym rozwiązaniem w różnych typach instalacji.
