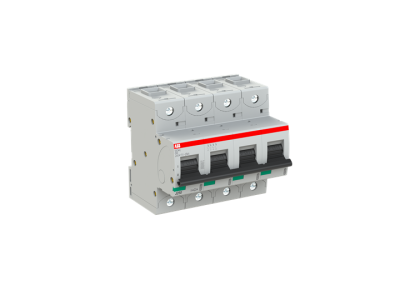

Wyłącznik nadprądowy 4P C 20A 25kA, S804C-C20 | 2CCS884001R0204 ABB

Alternatywny kod produktu: 2CCS884001R0204

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804C-C20 (symbol 2CCS884001R0204) o charakterystyce C i prądzie znamionowym 20A to wysokowydajne urządzenie zabezpieczające instalacje elektryczne przed skutkami przeciążeń i zwarć. Posiada zacisk klatkowy oraz maksymalną zdolność wyłączania 25kA przy napięciu 415V. Może być stosowany zarówno w prądzie przemiennym 240/415V, jak i stałym do 254/440V, co czyni go uniwersalnym rozwiązaniem dla różnych typów instalacji.

• 4-biegunowa konstrukcja: Zapewnia pełną ochronę obwodów trójfazowych i neutralnego, minimalizując ryzyko uszkodzeń w instalacjach przemysłowych i komercyjnych.
• Charakterystyka C z prądem 20A: Szybka reakcja na zwarcia (elektromechaniczny wyzwalacz) i ochrona przed przeciążeniami (termiczny wyzwalacz) – gwarantuje skuteczną ochronę dla odbiorników o charakterze rezystancyjnym i indukcyjnym.
• Zdolność wyłączania 25kA przy 415V: Wysoka odporność na zwarcia chroni instalację nawet w trudnych warunkach zwarciowych.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów miedzianych, redukując ryzyko poluzowania połączeń.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia surowe wymagania bezpieczeństwa dla aparatury modułowej, zapewniając niezawodność w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik S804C-C20 spełnia wszystkie wymagania normy IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada również odpowiednie atesty krajowe i międzynarodowe, potwierdzające jego zgodność z globalnymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik 4-biegunowy S804C-C20 przeznaczony jest do ochrony instalacji elektrycznych w różnych segmentach rynku – od budownictwa mieszkaniowego, przez obiekty komercyjne, aż po przemysł.

• Ochrona rozdzielnic trójfazowych w budynkach mieszkalnych i biurowych – zabezpieczenie obwodów gniazd, oświetlenia i odbiorników o charakterystyce C.
• Stosowanie w instalacjach przemysłowych – ochrona maszyn i urządzeń przed zwarciami i przeciążeniami.
• Zabezpieczenie układów zasilania awaryjnego (UPS) oraz generatorów – zapewnienie ciągłości pracy krytycznych obwodów.
• Ochrona obwodów zasilających napędy, silniki i układy regulacji – wszechstronne zastosowanie w systemach automatyki.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Wyłącznik montować na szynie DIN w odpowiedniej obudowie, zgodnie z wymaganiami normy. Przewody należy podłączać do zacisków klatkowych, stosując odpowiednie momenty dokręcania (szczegóły w dokumentacji producenta). Po instalacji przeprowadzić testy funkcjonalne, sprawdzając poprawność działania wyzwalaczy termicznego i elektromechanicznego.

FAQ

• Jaka jest różnica między charakterystyką C a innymi typami charakterystyk? Charakterystyka C oznacza, że wyłącznik reaguje na zwarcia w zakresie 5-10 razy prądu znamionowego, co czyni go odpowiednim dla odbiorników o umiarkowanych prądach rozruchowych (np. gniazda, oświetlenie), w odróżnieniu od charakterystyki D (prądy zwarciowe 10-20xIn) stosowanej dla silników.
• Czy wyłącznik S804C-C20 może być stosowany w instalacjach prądu stałego? Tak, urządzenie może być stosowane w obwodach prądu stałego do 254/440V, co rozszerza jego zakres zastosowań.
• Jakie akcesoria są dostępne do tego modelu? Szeroka gama akcesoriów, takich jak napęd ręczny, styk pomocniczy, styk alarmowy czy blokada, umożliwia indywidualne dostosowanie wyłącznika do specyficznych wymagań instalacji.
