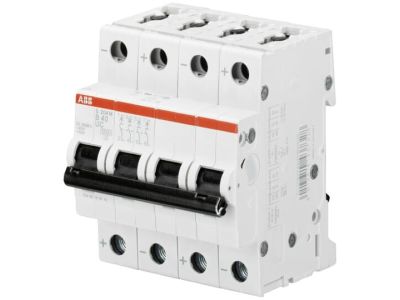

Wyłącznik nadprądowy 4P C 20A 10kA, S204M-C20UC | 2CDS274061R0204 ABB

Alternatywny kod produktu: 2CDS274061R0204

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S204M-C20UC (symbol 2CDS274061R0204) o prądzie znamionowym 20A i zdolności zwarciowej 10kA to zaawansowane zabezpieczenie instalacji elektrycznych przed przeciążeniami i zwarciami. Charakterystyka C zapewnia szybką reakcję przy zwarciach, co chroni urządzenia i okablowanie. Zaprojektowany do pracy w obwodach AC i DC, współpracuje z osprzętem systemu kompaktowego, ułatwiając integrację w rozdzielnicach przemysłowych i budynkowych.

• 4-biegunowa konstrukcja: Zapewnia pełną ochronę zarówno w układach trójfazowych z neutralnym, jak i w dedykowanych obwodach czterobiegunowych – idealny dla instalacji wymagających separacji faz.
• Charakterystyka C: Szybka reakcja na zwarcia (5-10x prąd znamionowy), chroniąc przewody i odbiorniki przed uszkodzeniem termicznym i mechanicznym.
• Zdolność wyłączania zwarciowego 10kA: Wysoka odporność na zwarcia, gwarantująca bezpieczeństwo nawet w wymagających warunkach sieciowych.
• Elastyczność AC/DC: Możliwość stosowania w obwodach przemiennych i stałoprądowych, co rozszerza zakres zastosowań – od budynków po instalacje fotowoltaiczne.
• Kompatybilność z osprzętem kompaktowym: Łatwa integracja z akcesoriami systemu (m.in. napędami, blokadami) zapewniająca elastyczność projektową i montażową.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikację CE oraz spełnia normy IEC 60898-1, IEC 60947-2 i UL 489, co potwierdza jego gotowość do stosowania w instalacjach zgodnych z dyrektywami UE.

Zastosowanie

Wyłącznik S204M-C20UC przeznaczony jest do ochrony obwodów elektrycznych w instalacjach wymagających wysokiej niezawodności i elastyczności. Jego budowa i parametry czynią go idealnym rozwiązaniem dla szerokiego spektrum aplikacji.

• Ochrona rozdzielnic budynkowych i przemysłowych – zasilanie urządzeń o wysokim poborze mocy (np. klimatyzacje, pompy, maszyny).
• Zabezpieczenie obwodów oświetleniowych w obiektach użyteczności publicznej i przemysłowych.
• Stosowanie w instalacjach fotowoltaicznych (DC) oraz systemach zasilania awaryjnego.
• Ochrona obwodów wentylacyjnych, pomp ciepła i innych urządzeń o zmiennym obciążeniu.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Zaleca się montaż w szynie TH35 (EN 60715) z odpowiednim momentem dokręcenia zacisków (zgodnie z dokumentacją techniczną). Przewody należy podłączać do zacisków oznaczonych symbolami L1, L2, L3, N (w przypadku 4-biegunowej konfiguracji). Upewnić się, że prąd znamionowy wyłącznika jest dostosowany do obciążenia chronionego obwodu. Po montażu należy przeprowadzić test działania wyłącznika (ręczne zwarcia symulacyjne).

FAQ

• Czy wyłącznik nadaje się do instalacji fotowoltaicznych? Tak, dzięki obsłudze obwodów DC i AC, może być stosowany w instalacjach fotowoltaicznych i systemach magazynowania energii.
• Jaką szynę montażową należy użyć? Wyłącznik zaprojektowany jest do montażu na szynie TH35 zgodnej z normą EN 60715, standardowo stosowanej w rozdzielnicach modułowych.
• Jaki jest zalecany moment dokręcania zacisków? Dokładny moment dokręcania nie został podany w danych produktu. Należy stosować się do wytycznych producenta podanych w dokumentacji technicznej (zazwyczaj w zakresie 2-3 Nm dla przewodów miedzianych).
