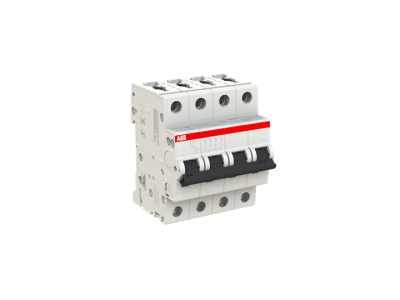

Wyłącznik nadprądowy 4P C 1A 6kA, S204-C1 | 2CDS254001R0014 ABB

Alternatywny kod produktu: 2CDS254001R0014

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S204-C1 (symbol 2CDS254001R0014) o charakterystyce C i prądzie znamionowym 1A to zaawansowane zabezpieczenie instalacji elektrycznej przed przeciążeniami i zwarciami. Należy do serii S200, która wyróżnia się innowacyjnym zaciskiem łączącym z płytką naciskową, gwarantującym pewny kontakt i łatwą obsługę montażową. Przeznaczony do ochrony obwodów 4-fazowych w rozdzielnicach niskiego napięcia.

• Charakterystyka C: Szybkie reagowanie na zwarcia i łagodne odłączanie przy przeciążeniach – idealne do ochrony obwodów z silnikami, transformatorami i oświetleniem.
• Prąd znamionowy 1A: Precyzyjna ochrona delikatnych obwodów i wrażliwych urządzeń przed nadmiernym obciążeniem prądowym.
• Moc zwarciowa 6kA: Wysoka odporność na prądy zwarciowe zapewnia niezawodną ochronę nawet w intensywnie eksploatowanych instalacjach.
• 4-biegunowa konstrukcja: Jednoczesna ochrona wszystkich faz (L1, L2, L3, N) w obwodach 3-fazowych zasilanych czterema przewodami.
• Opatentowany zacisk z płytką naciskową: Ułatwia montaż i zapewnia stabilny, bezpieczny kontakt elektryczny, eliminując ryzyko poluzowania się przewodu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz posiada certyfikację CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury modułowej. Seria S200 posiada liczne zatwierdzenia międzynarodowe, co potwierdza jego uniwersalność stosowania.

Zastosowanie

Wyłącznik nadprądowy S204-C1 przeznaczony jest do ochrony obwodów 4-fazowych w instalacjach elektrycznych niskiego napięcia, szczególnie tam, gdzie wymagana jest wysoka precyzja zabezpieczeń.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o różnych fazach.
• Zabezpieczenie instalacji oświetleniowych w budynkach użyteczności publicznej i przemysłowych.
• Ochrona obwodów zasilających pompy, wentylatory i inne urządzenia z napędem elektrycznym.
• W rozdzielnicach budynków mieszkalnych i komercyjnych, gdzie wymagana jest ochrona 4-biegunowa.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu zasilającym. Urządzenie mocować na szynie TH 35 mm w rozdzielnicy, zapewniając odpowiednią przestrzeń wentylacyjną. Przewody podłączać zgodnie z oznaczeniami na korpusie (L1, L2, L3, N), stosując zalecane momenty dokręcania (szczegóły w dokumentacji producenta). Nie przekraczać maksymalnego przekroju przewodów (do 35 mm²). Po montażu przeprowadzić test funkcjonalny – kilkukrotne załączenie i wyłączenie w celu weryfikacji poprawności działania.

FAQ

• Jaka jest maksymalna moc zwarciowa wyłącznika? Moc zwarciowa wynosi 6kA, co oznacza, że urządzenie wytrzyma zwarcia o prądzie do 6000A bez uszkodzenia.
• Czy wyłącznik posiada możliwość plombowania? Tak, seria S200 jest przystosowana do plombowania w celu zabezpieczenia nastaw przed nieuprawnioną ingerencją.
• Jakie jest zalecane napięcie znamionowe pracy? Wyłącznik przeznaczony jest do pracy w obwodach prądu przemiennego AC 230/400V 50Hz, zgodnie z normami IEC 60898-1.
