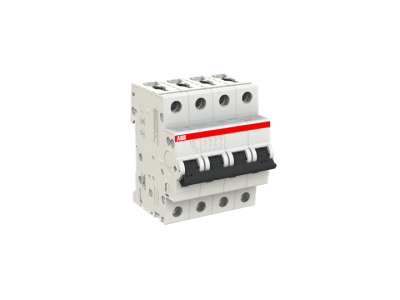

Wyłącznik nadprądowy 4P C 16A 6kA, S204-C16 | 2CDS254001R0164 ABB

Alternatywny kod produktu: 2CDS254001R0164

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S204-C16 (numer katalogowy 2CDS254001R0164) to czterobiegunowy wyłącznik instalacyjny o charakterystyce C, prądzie znamionowym 16 A i zdolności wyłączania zwarciowego 6 kA. Należy do sprawdzonej serii S200, zapewniając skuteczną ochronę obwodów przed skutkami zwarć i przeciążeń w instalacjach niskiego napięcia.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę obwodów o znacznym obciążeniu bez ryzyka trwałych uszkodzeń.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10× I_n (80–160 A) – przeznaczona do obwodów z odbiornikami o normalnym prądzie rozruchowym (silniki, transformatory, układy sterowania).
• Zdolność wyłączania 6 kA: Gwarantuje przerwanie prądów zwarciowych do 6 kA zgodnie z wymaganiami typowych instalacji niskiego napięcia.
• Konstrukcja 4-biegunowa (4P): Zabezpiecza wszystkie trzy fazy oraz przewód neutralny (w układzie TN), oferując kompletną ochronę w obwodach trójfazowych.

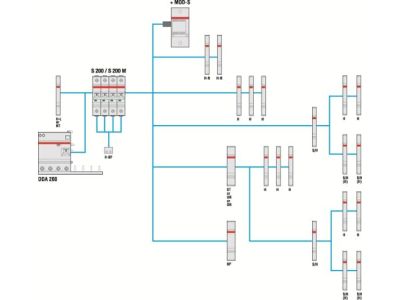

• Seria ABB S200: Sprawdzona niezawodność, kompatybilność z aparaturą modułową oraz łatwy montaż na szynie DIN.

Zgodność z Normami

Wyłącznik nadprądowy ABB S204-C16 spełnia wymagania norm europejskich obowiązujących dla wyłączników instalacyjnych oraz posiada oznakowanie CE. Konstrukcja oparta na standardzie DIN (szyna TH35) zapewnia uniwersalność montażu w rozdzielnicach modułowych.

Zastosowanie

Wyłącznik nadprądowy S204-C16 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, komercyjnych oraz przemysłowych. Dzięki charakterystyce C doskonale nadaje się do obwodów z umiarkowanym prądem rozruchowym.

• Ochrona obwodów gniazd wtykowych i oświetlenia w instalacjach jednofazowych i trójfazowych.
• Zabezpieczanie obwodów silników, pomp, wentylatorów oraz innych urządzeń o normalnym prądzie rozruchowym.
• Ochrona obwodów sterowania i automatyki w szafach elektrycznych przed zwarciami i przeciążeniami.
• Stosowanie jako zabezpieczenie główne w rozdzielnicach podrzędnych w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami (np. PN-HD 60364) oraz prądem znamionowym 16 A. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Po montażu należy przeprowadzić próbę działania i pomiar rezystancji izolacji.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S204-C16? Charakterystyka C oznacza wyzwalanie przy prądzie 5–10 krotności prądu znamionowego, czyli w zakresie 80–160 A. Jest przeznaczona do zabezpieczania obwodów z odbiornikami o normalnym prądzie rozruchowym, np. silnikami czy transformatorami.
• Jaki jest stopień ochrony tego wyłącznika? Wyłącznik nadprądowy ABB S204-C16 przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic. Standardowy stopień ochrony obudowy dla aparatury modułowej to IP20. Dokładne informacje o ochronie znajdują się w karcie katalogowej produktu.
• Czy wyłącznik S204-C16 można stosować w obwodach trójfazowych? Tak, jako wyłącznik 4-biegunowy (4P) może jednocześnie zabezpieczać trzy fazy oraz przewód neutralny w układach trójfazowych z przewodem N (np. TN-C-S). Należy upewnić się, że prąd znamionowy i charakterystyka C są odpowiednie dla konkretnego odbiornika.
