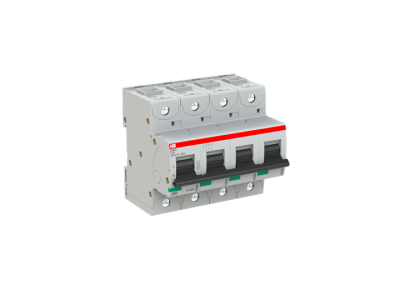

Wyłącznik nadprądowy 4P C 16A 50kA, S804S-C16 | 2CCS864001R0164 ABB

Alternatywny kod produktu: 2CCS864001R0164

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-C16 (symbol 2CCS864001R0164) to zaawansowane zabezpieczenie o charakterystyce C, prądzie znamionowym 16A i zdolności wyłączania 50kA. Stanowi kluczowy element w układach zabezpieczających instalacje przed skutkami zwarć i przeciążeń. Zaciski klatkowe gwarantują pewny kontakt elektryczny, a dwa niezależne mechanizmy wyzwalające (termiczny i elektromechaniczny) zapewniają kompleksową ochronę obwodów.

• Charakterystyka C: Szybka reakcja na zwarcia i umiarkowana tolerancja na krótkotrwałe przeciążenia – idealne do zabezpieczania obwodów z silnikami, oświetleniem i gniazdami.
• 4 bieguny (4P): Zapewnia ochronę wszystkich faz w układach trójfazowych oraz neutralnego – niezbędne w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia gwarantuje niezawodność nawet w trudnych warunkach sieciowych.
• Zaciski klatkowe: Zapewniają stabilny kontakt elektryczny i minimalizują ryzyko poluzowania się przewodów podczas eksploatacji.
• Zakres napięciowy do 400/690V AC i 250V DC: Uniwersalność zastosowań – od instalacji niskich napięć po przemysłowe sieci trójfazowe.

Zgodność z Normami

Wyłącznik S804S-C16 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia termiczne w instalacjach niskonapięciowych) oraz IEC/EN 60947-2 (aparatura łączeniowa i sterownicza). Posiada liczne atesty międzynarodowe, co potwierdza jego gotowość do stosowania na różnych rynkach.

Zastosowanie

Wyłącznik nadprądowy S804S-C16 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, szczególnie tam, gdzie konieczne jest zabezpieczenie obwodów wielofazowych.

• Instalacje przemysłowe – ochrona silników, maszyn i linii produkcyjnych.
• Budynki użyteczności publicznej – zasilanie systemów wentylacji, oświetlenia i gniazd w biurach, szkołach, szpitalach.
• Obwody trójfazowe w gospodarstwach domowych – zabezpieczenie pieców, klimatyzacji czy pomp ciepła.
• Sieci prądu stałego – ochrona układów fotowoltaicznych, zasilaczy UPS i baterii.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP na rozłączonym układzie zasilania. Obwód należy dobrać pod kątem maksymalnego prądu zwarciowego (do 50kA) i odpowiedniego przekroju przewodów. Zaciski klatkowe wymagają dokręcenia momentem zgodnym z dokumentacją producenta (zwykle 2 Nm). Po montażu konieczne jest przeprowadzenie testów działania – sprawdzenie mechanizmu wyzwalającego i zdolności wyłączania. Regularna konserwacja powinna obejmować kontrolę stanu styków i mechanizmu oraz czyszczenie łukochronów.

FAQ

• Jaka jest różnica między charakterystyką C a charakterystyką B? Charakterystyka C charakteryzuje się wyższą czułością na zwarcia (od 5 do 10 razy prąd znamionowy) w porównaniu do charakterystyki B (3-5 razy), co czyni ją odpowiednią dla obwodów z silnikami indukcyjnymi i urządzeniami o wysokich prądach rozruchowych.
• Czy wyłącznik może być stosowany w instalacjach DC? Tak – zakres napięciowy do 250V DC potwierdza jego przydatność w układach prądu stałego, np. w zasilaczach rezerwowych lub systemach fotowoltaicznych.
• Jakie akcesoria są dostępne do modelu S804S-C16? Producent oferuje szeroką gamę akcesoriów, w tym napędy motoryczne, styk pomocniczy, wyzwalacze napięciowe i ograniczniki przepięć, które zwiększają funkcjonalność i elastyczność zastosowań.
