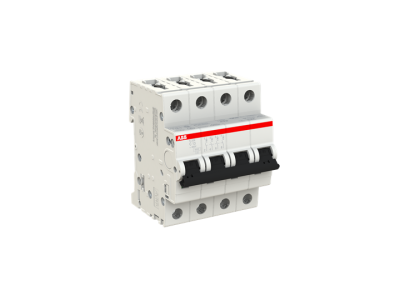

Wyłącznik nadprądowy 4P C 13A 6kA, S204-C13 | 2CDS254001R0134 ABB

Alternatywny kod produktu: 2CDS254001R0134

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy z charakterystyką C (typ S204-C13) o prądzie znamionowym 13A i zdolności zwarciowej 6kA to kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Zaprojektowany do współpracy z przewodami o przekroju do 35 mm², wyróżnia się patentowanym zaciskiem łączącym z płytką naciskową, która gwarantuje pewny kontakt i ułatwia montaż. Otwór przyłączowy umieszczony nad szyną fazową poprawia widoczność podczas okablowania, minimalizując ryzyko błędów montażowych.

• 4-biegunowa budowa: Zapewnia kompleksową ochronę wszystkich faz w obwodzie trójfazowym, w tym przewodu neutralnego, co jest istotne w instalacjach przemysłowych i komercyjnych.
• Charakterystyka C: Szybkie reagowanie na zwarcia o dużym prądzie (>5 do 10-krotności prądu znamionowego), idealne do zabezpieczenia obwodów zasilających maszyny i urządzenia o średnich prądach rozruchowych.
• Prąd znamionowy 13A: Optymalny do ochrony obwodów oświetleniowych, gniazd wtykowych lub linii zasilających urządzenia o umiarkowanym poborze mocy.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia zapewnia niezawodną ochronę instalacji przed uszkodzeniami spowodowanymi awaryjnymi przepływami prądu.
• Zacisk z płytką naciskową: Ułatwia podłączanie przewodów o przekroju do 35 mm², eliminując konieczność stosowania dodatkowych końcówek lub akcesoriów montażowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa urządzeń elektrycznych niskiego napięcia (LVD) oraz normy IEC 60898-1 i IEC 60947-2. Posiada certyfikację CE i jest dopuszczony do stosowania w instalacjach zgodnych z normami międzynarodowymi.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy S204-C13 przeznaczony jest do ochrony obwodów trójfazowych, w których wymagane jest zabezpieczenie przed przeciążeniem i zwarciem wszystkich czterech przewodów (3 fazy + neutralny).

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o umiarkowanym poborze mocy.
• Zabezpieczenie instalacji oświetleniowych w budynkach komercyjnych i biurowych.
• Ochrona obwodów gniazd wtykowych w halach produkcyjnych lub warsztatach.
• Stosowanie w rozdzielnicach główych i podrozdzielnicach budynków użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN, zaciskając je pewnie w celu zachowania stabilności mechanicznej. Przewody zasilające podłączać zgodnie z oznaczeniami na wyłączniku (fazy L1, L2, L3, N), dbając o właściwe napięcie fazowe. Moment dokręcania zacisków powinien być dostosowany do przekroju przewodu – maksymalny moment określony w dokumentacji produktu. Po montażu należy przeprowadzić testy działania, weryfikując poprawność zwarcia i wyłączania przy symulowanych przeciążeniach.

FAQ

• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 6 kA, co oznacza, że wyłącznik skutecznie przerwie obwód przy zwarciu o prądzie do 6000 A.
• Czy wyłącznik może być stosowany z przewodami o przekroju większym niż 35 mm²? Zalecany maksymalny przekrój przewodu to 35 mm². Dla większych przekrojów należy stosować odpowiednie końcówki lub adaptery dostosowane do zacisku wyłącznika.
• Jakie są zalety charakterystyki C? Charakterystyka C charakteryzuje się szybkim reagowaniem na zwarcia o dużym prądzie (>5 do 10-krotności prądu znamionowego), co czyni ją idealną do zabezpieczenia obwodów zasilających urządzenia o średnich prądach rozruchowych, takich jak silniki czy transformatory.
