Wyłącznik nadprądowy 4P C 13A 50kA, S804S-C13 | 2CCS864001R0134 ABB

Alternatywny kod produktu: 2CCS864001R0134

Opis i Kluczowe Cechy

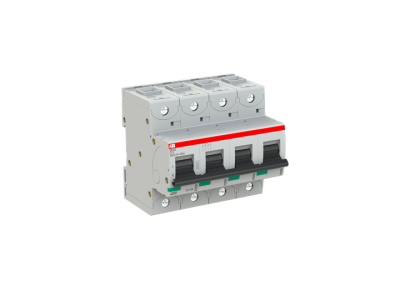

Wyłącznik nadprądowy 4-biegunowy S804S-C13 (symbol 2CCS864001R0134) to wysokiej klasy aparat zabezpieczający przeznaczony do ochrony obwodów elektrycznych w instalacjach przemysłowych, komercyjnych i mieszkaniowych. Charakterystyka C zapewnia szybką reakcję na zwarcia, a prąd znamionowy 13A pozwala na bezpieczne zasilanie typowych odbiorników. Wysoka zdolność wyłączania 50kA gwarantuje pewną ochronę nawet w trudnych warunkach sieciowych.

• 4-biegunowa konstrukcja: Zapewnia pełną ochronę zarówno w układach trójfazowych z neutralnym, jak i w instalacjach wymagających symetrycznego odłączania wszystkich przewodów.
• Charakterystyka C: Szybka reakcja na zwarcia – idealna do ochrony obwodów z silnikami, transformatorami lub innymi odbiornikami o charakterze indukcyjnym.
• Prąd znamionowy 13A: Zabezpiecza obwody przed przeciążeniem, minimalizując ryzyko uszkodzenia instalacji i odbiorników.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia zapewnia niezawodną ochronę nawet w sieciach o dużych mocach zwarciowych.
• Zacisk klatkowy: Ułatwia montaż przewodów o większych przekrojach, zapewniając pewny i trwały kontakt elektryczny.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla wyłączników nadmiarowych do instalacji domowych) oraz IEC/EN 60947-2 (dla aparatury rozdzielczej niskonapięciowej), co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa. Posiada liczne atesty międzynarodowe, umożliwiające stosowanie w różnych systemach elektroenergetycznych na świecie.

Zastosowanie

Wyłącznik S804S-C13 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach wymagających wysokiej niezawodności zabezpieczeń.

• Ochrona rozdzielnic przemysłowych i komercyjnych – zasilanie maszyn, napędów, układów sterowania.
• Instalacje mieszkaniowe – zabezpieczenie linii zasilających pompy, klimatyzatory, piece elektryczne.
• Aplikacje wymagające pracy w trudnych warunkach – np. hale produkcyjne, warsztaty, budynki użyteczności publicznej.
• Układy sterowania i automatyki – ochrona obwodów zasilających urządzenia elektroniczne wrażliwe na zakłócenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN 35 mm w odpowiednim miejscu rozdzielnicy. Przewody należy podłączyć do zacisków klatkowych, zapewniając odpowiedni moment dokręcania (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić próbę działania – kilkukrotne załączanie i wyłączanie w celu weryfikacji poprawności działania mechanizmu. Upewnić się, że charakterystyka wyłącznika (C) jest odpowiednia dla chronionego obwodu.

FAQ

• Czy wyłącznik można stosować w instalacjach DC? Tak – urządzenie jest kompatybilne z prądem stałym do 400/690 V, co pozwala na jego stosowanie w systemach fotowoltaicznych i innych aplikacjach DC.
• Jaka jest maksymalna zdolność wyłączania? Zdolność wyłączania wynosi 50kA przy napięciu 240/415V, co zapewnia wysoką niezawodność nawet w sieciach o dużych mocach zwarciowych.
• Czy wyłącznik posiada certyfikaty międzynarodowe? Tak – posiada liczne atesty umożliwiające stosowanie w różnych systemach elektroenergetycznych na świecie, w tym zgodność z normami IEC/EN.
