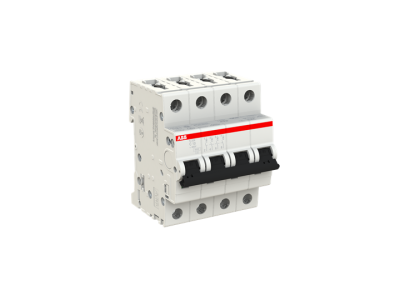

Wyłącznik nadprądowy 4P C 10A 6kA, S204-C10 | 2CDS254001R0104 ABB

Alternatywny kod produktu: 2CDS254001R0104

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S204-C10 (symbol 2CDS254001R0104) to zaawansowane zabezpieczenie instalacji elektrycznych przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia selektywną ochronę obwodów o umiarkowanym prądzie rozruchowym. Wbudowany zacisk łączący z płytką naciskową gwarantuje pewny i trwały kontakt elektryczny, ułatwiając jednocześnie montaż i serwisowanie.

• 4 bieguny: Zapewnia kompleksową ochronę instalacji trójfazowych, łącznie z przewodem neutralnym – niezbędny w układach IT i TN-S.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia, chroniąc przewody przed uszkodzeniem termicznym i mechanicznym.
• Prąd znamionowy 10A: Optymalne zabezpieczenie dla obwodów oświetleniowych, gniazd wtykowych lub odbiorników o niewielkiej mocy.
• Moc zwarciowa 6kA: Wysoka zdolność wyłączania zabezpiecza instalację przed skutkami zwarć łukowych.
• Zacisk łączący z płytką naciskową: Ułatwia podłączanie przewodów o przekroju do 35 mm², minimalizując ryzyko nieprawidłowego montażu i luzowania się połączeń.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i niezawodności urządzeń elektrycznych. Posiada certyfikację zgodnie z normami IEC 60898-1 oraz EN 60898-1. Oznakowanie CE potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S204-C10 przeznaczony jest przede wszystkim do zabezpieczania obwodów rozdzielczych w instalacjach trójfazowych.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczanie gniazd wtykowych w obiektach biurowych, handlowych i przemysłowych.
• Ochrona linii zasilających odbiorniki o charakterystyce C (silniki, transformatory, urządzenia z rozruchem pośrednim).
• Instalacje przemysłowe wymagające selektywnego zabezpieczenia 4-biegunowego.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Urządzenie montować na szynie TH 35 mm zgodnie z normami. Przewody podłączać do zacisków z oznaczeniem L1, L2, L3, N w kolejności fazowej, dokręcając momentem zgodnym z dokumentacją. Po montażu należy przeprowadzić próbę działania przy użyciu odpowiedniego testera. Regularnie sprawdzać stan zacisków i połączeń.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów 1-fazowych? Wyłącznik 4-biegunowy S204-C10 jest dedykowany dla obwodów trójfazowych z neutralnym. Do ochrony obwodów 1-fazowych należy zastosować wersję 1-biegunową.
• Jakie jest maksymalne dopuszczalne obciążenie prądowe? Prąd znamionowy wyłącznika wynosi 10A – należy dobrać go do maksymalnego prądu ciągłego obwodu, uwzględniając charakterystykę obciążenia.
• Czy mogę podłączyć przewód o przekroju 25 mm²? Tak, zacisk łączący wyłącznika obsługuje przewody o przekroju do 35 mm², co pozwala na elastyczne projektowanie instalacji.
