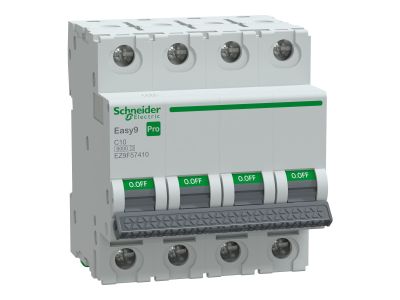

Wyłącznik nadprądowy 4P C 10A 6kA, Easy9 Pro EZ9F-C10-4 | EZ9F57410 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy Easy9 Pro EZ9F-C10-4 o charakterystyce C i prądzie znamionowym 10A to kluczowy element zabezpieczający instalacje elektryczne przed przeciążeniami i zwarciami. Zaprojektowany do współpracy z obwodami trójfazowymi, zapewnia skuteczną ochronę przy zwarciu o zdolności wyłączalnej 6kA. Charakterystyka C gwarantuje selektywność działania z innymi zabezpieczeniami, minimalizując ryzyko uszkodzeń sieci.

• 4 bieguny (4P): Zapewnia kompleksową ochronę wszystkich faz obwodu trójfazowego oraz przewodu neutralnego, eliminując ryzyko nierównomiernego obciążenia.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia o charakterze mieszanym – idealne dla obwodów z silnikami, pompami czy oświetleniem.
• Prąd znamionowy 10A: Odpowiedni do zabezpieczania linii zasilających odbiorniki o mocy do 7,5 kW (przy 400V), takich jak maszyny przemysłowe czy rozdzielnice budynków.
• Zdolność wyłączalna 6kA: Wysoka odporność na zwarcia – gwarantuje bezawaryjną pracę nawet w trudnych warunkach instalacyjnych.
• Serie Easy9 Pro: Kompaktowa budowa, łatwy montaż na szynie DIN, zgodność z normami międzynarodowymi.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa i ochrony przeciwporażeniowej. Posiada oznaczenie CE i deklarację zgodności.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy Easy9 Pro znajduje zastosowanie w instalacjach elektrycznych wymagających zabezpieczenia obwodów trójfazowych przed przeciążeniami i zwarciami.

• Ochrona rozdzielnic budynków mieszkalnych i biurowych – szczególnie w obwodach zasilających pompy, wentylatory czy klimatyzację.
• Zabezpieczenie maszyn i urządzeń przemysłowych zasilanych napięciem 400V.
• Instalacje fotowoltaiczne – ochrona falowników i przewodów DC/AC.
• Szafy sterownicze i obudowy przemysłowe, gdzie wymagana jest selektywna ochrona wielobiegunowa.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie DIN w pozycji pionowej, z zachowaniem odpowiednich odstępów między sąsiednimi elementami (min. 5 mm). Przed podłączeniem upewnić się, że napięcie w instalacji zostało odłączone. Przewody fazowe oraz neutralny należy połączyć zgodnie z oznaczeniami na wyłączniku, dbając o pewny zacisk z odpowiednim momentem dokręcenia (zalecane 2,5 Nm). Po zamontowaniu przeprowadzić test funkcjonalny przez kilkukrotne załączenie i wyłączenie.

FAQ

• Jaka jest charakterystyka działania wyłącznika? Charakterystyka C oznacza, że wyłącznik reaguje na zwarcia o charakterze mieszanym (zarówno przy zwarciach małej, jak i dużej mocy) oraz na przeciążenia o umiarkowanej dynamice. Idealny do zabezpieczania obwodów z silnikami i odbiornikami indukcyjnymi.
• Czy wyłącznik może być stosowany w instalacjach 230V? Tak, jednak ze względu na 4 bieguny zalecany jest do obwodów trójfazowych 400V. W instalacjach 230V można zastosować wyłącznik 1-biegunowy lub 2-biegunowy z tej samej serii.
• Jaki jest maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie wyłączyć? Wyłącznik posiada zdolność wyłączalną 6kA, co oznacza, że skutecznie przerwie obwód przy zwarciu o prądzie do 6000A.
