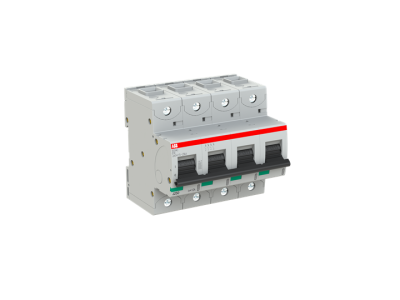

Wyłącznik nadprądowy 4P C 10A 25kA, S804C-C10 | 2CCS884001R0104 ABB

Alternatywny kod produktu: 2CCS884001R0104

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804C-C10 (symbol 2CCS884001R0104) o charakterystyce C i prądzie znamionowym 10A to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed skutkami przeciążeń i zwarć. Maksymalna zdolność wyłączania 25kA przy napięciu 240/415V gwarantuje skuteczną ochronę obwodów prądu przemiennego i stałego do 254/440V. Dwa niezależne mechanizmy wyzwalające (termiczny do ochrony przed przeciążeniem i elektromechaniczny do ochrony przed zwarciem) zapewniają kompleksową ochronę instalacji.

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia, odpowiednie do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i mniejszych odbiorników indukcyjnych.
• 4 bieguny: Umożliwiają pełną ochronę obwodów trójfazowych z neutralnym, idealne do instalacji przemysłowych i komercyjnych.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodów, minimalizując ryzyko obluzowania się złącza i przegrzewania.
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia – natychmiastowe przerwanie obwodu w przypadku awarii, chroniąc instalację przed uszkodzeniami.
• Zgodność z napięciem AC/DC: Uniwersalne zastosowanie w instalacjach zarówno prądu przemiennego, jak i stałego do 254/440V.

Zgodność z Normami

Wyłącznik nadprądowy S804C-C10 spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów domowych) oraz IEC/EN 60947-2 (ochrona w instalacjach przemysłowych). Posiada wielokrotne certyfikaty międzynarodowe, co umożliwia stosowanie go na całym świecie w różnych typach instalacji.

Zastosowanie

Wyłącznik S804C-C10 znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagana jest skuteczna ochrona przed przeciążeniami i zwarciami.

• Zabezpieczenie obwodów trójfazowych w budynkach przemysłowych i magazynach.
• Ochrona instalacji w centrach danych i serwerowniach przed awariami prądu.
• Stosowanie w rozdzielnicach budynków mieszkalnych wielorodzinnych i budynków użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych i gniazd wtykowych w warsztatach i halach produkcyjnych.
• Ochrona urządzeń elektrycznych zasilanych prądem stałym (np. systemy fotowoltaiczne, zasilacze UPS).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Wyłącznik należy zamontować w dedykowanej szynie DIN, a przewody podłączyć do zacisków klatkowych z odpowiednim momentem dokręcania (zgodnie z dokumentacją techniczną). Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego wyłącznika. Po montażu przeprowadzić testy działania mechanizmu wyzwalającego i sprawdzić poprawność połączeń.

FAQ

• Do czego służy charakterystyka C? Charakterystyka C oznacza, że wyłącznik reaguje szybko na zwarcia i przeciążenia, co sprawia, że jest idealny do ochrony obwodów oświetleniowych, gniazd wtykowych i małych urządzeń indukcyjnych.
• Czy wyłącznik może być stosowany w instalacjach prądu stałego? Tak, wyłącznik S804C-C10 jest zgodny z napięciem stałym do 254V, co umożliwia jego stosowanie w systemach fotowoltaicznych, zasilaczach UPS i innych aplikacjach DC.
• Jaka jest maksymalna zdolność wyłączania? Maksymalna zdolność wyłączania wynosi 25kA przy napięciu 240/415V, co oznacza, że wyłącznik skutecznie przerwie obwód nawet w przypadku zwarcia o takiej sile.
