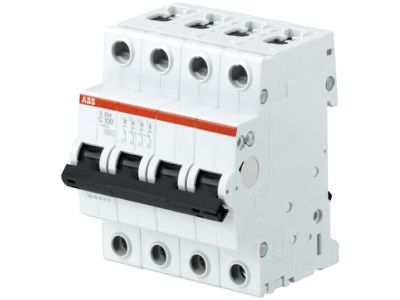

Wyłącznik nadprądowy 4P C 100A 6kA, S204-C100 | 2CDS254001R0824 ABB

Alternatywny kod produktu: 2CDS254001R0824

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S204-C100 (symbol 2CDS254001R0824) w charakterystyce C to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Przeznaczony do obwodów 4-fazowych, zapewnia szybkie wyłączenie w przypadku nieprawidłowości, chroniąc urządzenia i przewody przed uszkodzeniem. Charakterystyka C oznacza, że reaguje na prądy zwarciowe od 5 do 10 razy większe od prądu znamionowego, co sprawia, że idealnie nadaje się do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i urządzeń o umiarkowanym udarze prądowym.

• 4 bieguny (4P): Pełna ochrona wszystkich faz obwodu trójfazowego, w tym neutralnego – niezbędne w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia o średnim udarze prądowym, typowa dla obwodów gniazdowych i oświetleniowych.
• Prąd znamionowy 100A: Zapewnia zabezpieczenie obwodów o maksymalnym obciążeniu do 100A, przy zachowaniu ciągłości zasilania w normalnych warunkach pracy.
• Zdolność zwarciowa 6kA: Odporność na zwarcia o prądzie do 6kA – gwarancja niezawodności nawet w trudnych warunkach sieciowych.
• Zaciski śrubowe: Umożliwiają pewne i trwałe połączenie przewodów o odpowiednim przekroju, zgodnie z normami instalacyjnymi.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S204-C100 znajduje zastosowanie w instalacjach elektrycznych wymagających ochrony przed zwarciami i przeciążeniami w obwodach trójfazowych z neutralnym.

• Zabezpieczenie rozdzielnic budynków mieszkalnych i biurowych – obwody gniazdowe i oświetleniowe.
• Ochrona instalacji przemysłowych – maszyny, silniki, układy sterowania.
• Zabezpieczenie obwodów zasilających pompy, wentylatory i inne urządzenia o umiarkowanym udarze prądowym.
• Stosowanie w szafach sterowniczych i rozdzielniach nn jako element układu selektywnego zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie i upewnić się o braku napięcia przy pomocy wskaźnika napięcia. Wyłącznik należy zamontować na szynie DIN 35mm w rozdzielnicy, zachowując odpowiednie odstępy od innych elementów. Przewody należy podłączyć do zacisków śrubowych, dokręcając je momentem zgodnym z zaleceniami producenta (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić testy działania przy pomocy odpowiedniego narzędzia testowego.

FAQ

• Czy wyłącznik S204-C100 może być stosowany w obwodach z silnikami? Charakterystyka C jest odpowiednia do zabezpieczania obwodów z silnikami małej mocy oraz urządzeń o umiarkowanym udarze prądowym, jednak dla silników o dużym prądzie rozruchowym zalecana jest charakterystyka D.
• Jaki jest zakres temperatur pracy wyłącznika? Dane techniczne nie określają zakresu temperatur pracy. Przechowywać i eksploatować w temperaturach zgodnych z typowymi warunkami instalacji elektrycznych (zwykle od -25°C do +55°C).
• Czy wyłącznik posiada wyzwalacz zwarciowy i termiczny? Tak, posiada wbudowane wyzwalacze: elektromagnetyczny (szybka reakcja na zwarcia) i termiczny (reaguje na przeciążenia).
