Wyłącznik nadprądowy 4P C 1,6A 6kA, S204-C1,6 | 2CDS254001R0974 ABB

Alternatywny kod produktu: 2CDS254001R0974

Opis i Kluczowe Cechy

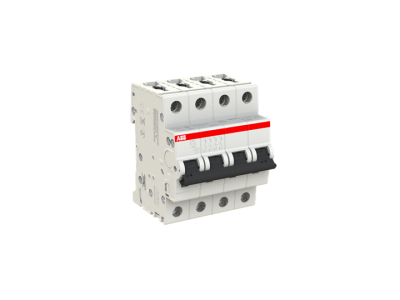

Wyłącznik nadprądowy 4-biegunowy S204-C1.6 (symbol 2CDS254001R0974) o charakterystyce C, prądzie znamionowym 1,6A i zdolności zwarciowej 6kA to element zabezpieczający obwody elektryczne przed przeciążeniem i zwarciami. Wyposażony w innowacyjny zacisk łączący z płytką naciskową zapewnia pewny kontakt i ułatwia montaż. Zaprojektowany z myślą o instalacjach przemysłowych i budowlanych, gdzie wymagana jest wysoka niezawodność i kompatybilność z systemami modułowymi.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w obwodzie trójfazowym, minimalizując ryzyko asymetrii obciążenia.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia – idealny do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami indukcyjnymi.
• Prąd znamionowy 1,6A: Dokładne zabezpieczenie wrażliwych obwodów o niskim poborze mocy, np. układów sterowania, czujników lub oświetlenia precyzyjnego.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia zapewnia ochronę instalacji nawet w przypadku awaryjnych skoków prądu.
• Opatentowany zacisk z płytką naciskową: Ułatwia montaż i demontaż przewodów, eliminując konieczność stosowania dodatkowych narzędzi i zapewniając pewny kontakt elektryczny.

Zgodność z Normami

Wyłącznik spełnia wymogi normy PN-EN 60898-1 oraz PN-EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla urządzeń modułowych. Posiada oznaczenie CE i dopuszczenia do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S204-C1.6 znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami, szczególnie w obwodach o niskim poborze mocy.

• Zabezpieczanie obwodów sterowania i automatyki w maszynach przemysłowych.
• Ochrona układów zasilania czujników, kamer przemysłowych czy systemów pomiarowych.
• Instalacje oświetleniowe wymagające indywidualnej ochrony każdej fazy.
• Rozdzielnice budynków mieszkalnych i komercyjnych, gdzie wymagana jest separacja obwodów.
• Systemy zasilania awaryjnego (UPS) i bateryjne, wymagające szybkiej reakcji na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowanego elektryka z uprawnieniami SEP przy całkowicie odłączonym napięciu. Urządzenie należy zamontować na szynę DIN 35mm, zachowując minimalne odstępy między modułami (20mm) dla właściwej wentylacji. Przewody podłączać do zacisków zgodnie z oznaczeniami L1, L2, L3, N, dbając o dokręcenie momentem zalecanym przez producenta (szczegóły w dokumentacji). Weryfikować kompatybilność prądową i charakterystykę zabezpieczanego obwodu.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się ten wyłącznik? Charakterystyka C i prąd 1,6A sprawdzają się głównie w obwodach o niskim poborze mocy, takich jak układy sterowania, oświetlenie precyzyjne czy zasilanie czujników. Nie jest zalecany do zabezpieczania silników o dużym prądzie rozruchowym.
• Jaka jest maksymalna obciążalność przewodów w zaciskach? Przekroje przewodów do 35 mm² mogą być podłączone bezpośrednio do zacisków wyłącznika.
• Czy wyłącznik posiada zabezpieczenie termiczne? Tak – wyłącznik wyposażony jest w wyzwalacz termiczny reagujący na przeciążenia oraz wyzwalacz elektromagnetyczny chroniący przed zwarciami, zgodnie z charakterystyką C.
