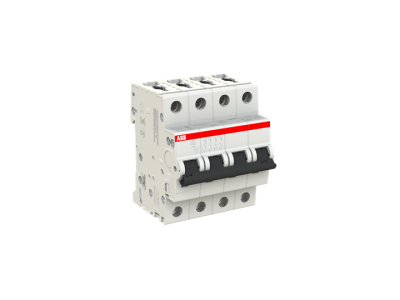

Wyłącznik nadprądowy 4P C 0,5A 6kA, S204-C0,5 | 2CDS254001R0984 ABB

Alternatywny kod produktu: 2CDS254001R0984

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S204-C0,5 (symbol 2CDS254001R0984) to 4-biegunowe urządzenie z serii S200 zaprojektowane do ochrony obwodów elektrycznych przed zwarciami i przeciążeniami. Charakteryzuje się znamionowym prądem wyłączania 0,5A przy zdolności wyłączania zwarciowego 6kA. Wyposażony w innowacyjny zacisk łączący z płytką naciskową, gwarantuje pewny kontakt i wygodny montaż. Przeznaczony do przewodów o przekroju do 35 mm².

• 4-biegunowa konstrukcja: Ochrona wszystkich faz i neutralnego w układach trójfazowych z neutralnym, zapewniająca kompleksową ochronę instalacji.
• Prąd znamionowy 0,5A: Wysoka czułość – idealny dla obwodów o niskim poborze mocy, takich jak układy sterowania, pomiary czy obwody sygnalizacyjne.
• Zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę nawet w instalacjach o podwyższonym ryzyku zwarć, minimalizując ryzyko uszkodzeń.
• Zacisk łączący z płytką naciskową: Umożliwia szybki i bezpieczny montaż przewodów o przekroju do 35 mm², eliminując ryzyko poluzowania połączeń.
• Przeznaczenie do układów trójfazowych z neutralnym: Kompatybilny z szeroką gamą urządzeń i instalacji przemysłowych, budowlanych oraz komercyjnych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, UL 489 i CSA C22.2 No. 5-14, co potwierdza jego niezawodność i bezpieczeństwo użytkowania. Posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi.

Zastosowanie

Wyłączniki serii S200, w tym model S204-C0,5, znajdują zastosowanie w instalacjach wymagających precyzyjnej ochrony przed zwarciami i przeciążeniami.

• Ochrona obwodów sterowania i pomiarowych w szafach rozdzielczych i sterowniczych.
• Zabezpieczanie układów automatyki budynkowej i przemysłowej.
• Stosowanie w instalacjach niskiego napięcia (do 400V AC) w obiektach komercyjnych i przemysłowych.
• Ochrona obwodów oświetleniowych i gniazd w układach trójfazowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN zgodnie z normami montażowymi. Przewody podłączać do zacisków przyłączeniowych, dbając o odpowiedni moment dokręcania (zalecenia producenta dotyczące momentu dokręcania znajdują się w dokumentacji technicznej). Po montażu przeprowadzić test funkcjonalny – sprawdzić działanie mechanizmu wyzwalania i poprawność podłączenia.

FAQ

• Jaki jest zakres temperatur pracy wyłącznika S204-C0,5? Zakres temperatur pracy nie został określony w dostępnych danych produktu. Standardowo, urządzenia z serii S200 pracują w zakresie od -25°C do +55°C.
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak, wyłącznik S204-C0,5 jest przeznaczony do montażu na standardowej szynie DIN o szerokości 35 mm.
• Jakie akcesoria są dostępne dla serii S200? Szeroka oferta akcesoriów obejmuje m.in. blokady, napędy zdalne, zaciski dodatkowe i moduły sygnalizacyjne – szczegółowe informacje znajdują się w katalogu producenta.
