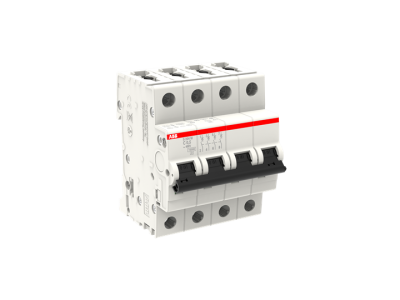

Wyłącznik nadprądowy 4P C 0,5A 10kA, S204M-C0,5 | 2CDS274001R0984 ABB

Alternatywny kod produktu: 2CDS274001R0984

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy 0,5A (symbol 2CDS274001R0984) z charakterystyką C to element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Cechuje się wysoką zdolnością wyłączania 10 kA przy napięciu 400 V AC, co zapewnia skuteczną ochronę obwodów trójfazowych. Niski prąd znamionowy (0,5 A) sprawdza się w ochronie wrażliwych odbiorników lub obwodów o niskim obciążeniu.

• 4-biegunowa budowa: Zapewnia pełne odłączenie wszystkich przewodów fazowych i neutralnego w układach trójfazowych, minimalizując ryzyko zwarcia doziemnego.
• Charakterystyka C: Szybkie wyzwalanie elektromechaniczne chroni przed zwarciami, jednocześnie tolerując krótkotrwałe przeciążenia typowe dla obwodów oświetleniowych lub silników.
• Zdolność wyłączania 10 kA przy 400 V AC: Gwarantuje skuteczną przerwę zwarcia nawet w sieciach o dużej mocy.
• Niski prąd znamionowy 0,5 A: Idealny do zabezpieczenia obwodów o niewielkim obciążeniu, takich jak układy sterowania lub obwody sygnalizacyjne.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdza bezpieczeństwo i niezawodność w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla zastosowań domowych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada deklarację zgodności CE i dopuszczenie do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy 0,5A z charakterystyką C znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony przed zwarciami i przeciążeniami w układach trójfazowych.

• Ochrona obwodów sterowania i sygnalizacji w maszynach przemysłowych.
• Zabezpieczenie układów oświetleniowych o niskim poborze mocy (np. LED, halogeny).
• Ochrona obwodów pomiarowych i automatyki budynkowej.
• Stosowanie w rozdzielnicach trójfazowych jako zabezpieczenie linii zasilających wrażliwe odbiorniki.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Urządzenie montować na szynie DIN (35 mm) w odpowiednim miejscu rozdzielnicy. Przewody fazowe i neutralny podłączyć do odpowiednich zacisków (oznaczenia L1, L2, L3, N). Dokręcić połączenia z zalecanym momentem zgodnie z dokumentacją techniczną. Po montażu przeprowadzić testy działania układu zabezpieczającego.

FAQ

• Czy wyłącznik może być stosowany w instalacjach 1-fazowych? Tak, może być stosowany w instalacjach 1-fazowych przez odpowiednie podłączenie do dwóch biegunów (np. L i N), jednak jego konstrukcja 4-biegunowa jest dedykowana przede wszystkim do układów trójfazowych.
• Jaka jest różnica między charakterystyką C a B lub D? Charakterystyka C charakteryzuje się szybszym wyzwalaniem elektromechanicznym przy zwarciach, jednocześnie tolerując większe przeciążenia niż charakterystyka B. Jest zalecana dla obwodów z silnikami lub układami oświetleniowymi.
• Czy wyłącznik posiada styk pomocniczy? Nie, w standardowym wyposażeniu nie ma styku pomocniczego. Montaż styku pomocniczego (jeśli wymagany) jest możliwy przy użyciu dodatkowego modułu, który oszczędza 50% miejsca w rozdzielnicy.
