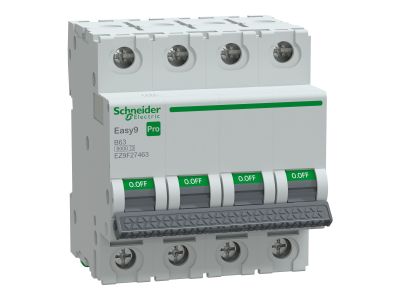

Wyłącznik nadprądowy 4P B 63A 6kA, Easy9 Pro EZ9F-B63-4 | EZ9F27463 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy Easy9 Pro EZ9F-B63-4 o charakterystyce B i prądzie znamionowym 63A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Przeznaczony do montażu w rozdzielnicach niskonapięciowych, zapewnia niezawodną ochronę zarówno obwodów jednofazowych, jak i trójfazowych.

• 4-biegunowa konstrukcja: umożliwia odłączenie wszystkich faz i neutralnego w obwodzie czteroprzewodowym, co jest wymagane w instalacjach 3-fazowych zasilanych przez transformator.
• Charakterystyka B: szybkie reagowanie na zwarcia i umiarkowane prądy zwarciowe – idealne do zabezpieczenia obwodów oświetleniowych, gniazd wtykowych i innych wrażliwych instalacji.
• Prąd znamionowy 63A: odpowiedni dla średnich i dużych obwodów zasilających, takich jak linie zasilające budynki, maszyny przemysłowe lub rozdzielnice główne.
• Wyłączalność zwarciowa 6kA: zdolność do wyłączania prądów zwarciowych do 6kA, zapewniająca skuteczną ochronę nawet w mocnych układach.
• Niskoprofilowa budowa modułowa: zajmuje jedynie 4 standardowe moduły w rozdzielnicy, co optymalizuje przestrzeń montażową.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co gwarantuje zgodność z europejskimi standardami bezpieczeństwa dla aparatury łączeniowej. Posiada oznakowanie CE, potwierdzające spełnienie dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 4P B 63A przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, obiektach przemysłowych oraz w rozdzielnicach niskonapięciowych.

• Zabezpieczenie obwodów zasilających budynki wielorodzinne lub biurowce – odłączenie wszystkich faz w przypadku zwarcia.
• Ochrona linii zasilających maszyny przemysłowe w halach produkcyjnych.
• Zastosowanie w rozdzielnicach głównych jako główne zabezpieczenie przeciwpożarowe.
• Ochrona obwodów 3-fazowych zasilających pompy, wentylatory lub klimatyzację.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Wyłącznik należy zamontować w szynie DIN, a następnie podłączyć przewody zgodnie z oznaczeniami L1, L2, L3, N (dla obwodów 3-fazowych). Dokręcić zaciski z odpowiednim momentem (zgodnie z dokumentacją producenta), aby zapewnić pewny kontakt elektryczny. Po montażu przeprowadzić test działania poprzez ręczne wyłączenie i załączenie wyłącznika. Prawidłowo zainstalowany wyłącznik powinien gwarantować natychmiastowe odłączenie zasilania w przypadku zwarcia lub przeciążenia.

FAQ

• Co oznacza charakterystyka B w wyłączniku nadprądowym? Charakterystyka B oznacza, że wyłącznik reaguje na zwarcia o wartości od 3 do 5 razy większej od prądu znamionowego (63A). Jest to standardowe rozwiązanie do zabezpieczenia obwodów oświetleniowych i gniazd wtykowych.
• Czy wyłącznik jest odpowiedni do instalacji 3-fazowych? Tak, dzięki 4-biegunowej konstrukcji (3 fazy + neutralny) zapewnia pełną ochronę w instalacjach trójfazowych.
• Jakie jest znaczenie wyłączalności zwarciowej 6kA? Wyłączalność zwarciowa 6kA oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o maksymalnej wartości 6000A, chroniąc instalację przed poważnymi uszkodzeniami.
