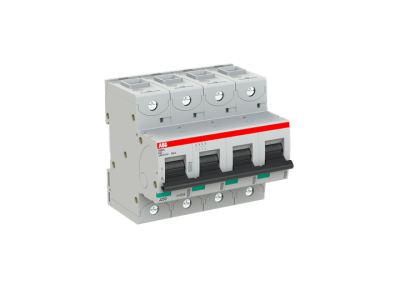

Wyłącznik nadprądowy 4P B 63A 50kA, S804S-B63 | 2CCS864001R0635 ABB

Alternatywny kod produktu: 2CCS864001R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-B64 (symbol 2CCS864001R0635) o prądzie znamionowym 63A i charakterystyce B to wysokowydajny ogranicznik prądu do stosowania w instalacjach elektrycznych. Maksymalna zdolność wyłączania 50kA przy napięciu 240/415V zapewnia skuteczną ochronę przed zwarciami. Mechanizm wyzwalający termiczny chroni przed przeciążeniem, natomiast elektromechaniczny zapewnia ochronę zwarciową. Może być stosowany do napięć do 400/690 V, w tym w instalacjach prądu stałego.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w instalacjach trójfazowych i czteroprzewodowych.
• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia – idealne dla instalacji domowych i przemysłowych o niskim prądzie rozruchowym.
• Zdolność wyłączania 50kA: Gwarantuje skuteczne przerwanie zwarcia, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Zacisk klatkowy: Umożliwia pewne i trwałe połączenie przewodów o większych przekrojach, zachowując niską rezystancję styku.
• Zakres napięć 240/415V – 400/690V: Uniwersalne zastosowanie w instalacjach jedno- i trójfazowych, w tym w prądzie stałym.

Zgodność z Normami

Wyłącznik S804S-B63 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa. Posiada deklarację zgodności CE i liczne atesty umożliwiające stosowanie na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy S804S-B63 znajduje zastosowanie we wszystkich typach instalacji wymagających skutecznej ochrony przed przeciążeniami i zwarciami.

• Instalacje domowe i mieszkaniowe – ochrona obwodów gniazdowych, oświetlenia i urządzeń.
• Obiekty komercyjne – zabezpieczenie obwodów zasilających biura, sklepy, hotele.
• Przemysłowe instalacje trójfazowe – ochrona maszyn i urządzeń o średnim poborze mocy.
• Instalacje prądu stałego – stosowane w systemach fotowoltaicznych i magazynach energii.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w instalacji. Wyłącznik montować w rozdzielnicy zgodnie z oznaczeniami biegunów (L1, L2, L3, N). Przewody podłączać do zacisków klatkowych, dokręcając je z odpowiednim momentem (szczegółowe wartości w dokumentacji produktu). Upewnić się, że prąd znamionowy wyłącznika odpowiada obciążeniu instalacji. Po montażu przeprowadzić testy działania mechanizmu wyzwalającego i współpracy z innymi zabezpieczeniami.

FAQ

• Jaką rolę pełni charakterystyka B? Charakterystyka B określa szybkość działania wyłącznika – reaguje na zwarcia o prądzie 3-5 razy większym od prądu znamionowego, co chroni instalację przed uszkodzeniem.
• Czy wyłącznik może być stosowany w instalacjach DC? Tak – wyłącznik S804S-B63 jest przeznaczony do współpracy z prądem stałym w zakresie napięć do 400/690 V.
• Jakie akcesoria są dostępne do tego wyłącznika? Liczne akcesoria, takie jak moduły dodatkowe, styk pomocniczy, wyzwalacze zdalne, ułatwiają integrację z systemami sterowania i monitoringu.
